Modificación de cotas existentes para entidades BIM

Existen los siguientes métodos para modificar las cotas de las entidades BIM:

• Uso de los puntos de pinzamiento

• Uso de la paleta Propiedades

• Uso del comando EditarCotasBIM

Utilice el comando EditarCotasBIM para modificar las cadenas de cotas existentes.

El comando le permite:

• Agregar puntos de cota a la línea de cota

• Eliminar puntos de cota de la línea de cota

• Acotar automáticamente entidades BIM adicionales dentro de la misma cadena de cotas

• Actualice automáticamente la cadena de cotas cuando se elimine una entidad BIM

Las herramientas especializadas para modificar cotas se agrupan en el panel Anotar de la pestaña de la cinta BIM.

Para agregar puntos de cota a una línea de cota:

1. Realice una de las siguientes acciones:

   • En la cinta, haga clic en BIM > Anotar > Agregar punto .

   • En el menú, haga clic en BIM > Cota > Editar cota > Agregar punto.

   • Escriba EditarCotaBIM y especifique la opción Agregar puntos.

2. En la zona de gráficos, especifique la cadena de cotas a modificar.

3. En la zona de gráficos, especifique los puntos a acotar y pulse Intro.

4. Especifique el índice de la línea de cota y pulse Intro. 0 significa la primera línea de cota de la cadena.

Para eliminar un punto de cota de una cadena de cotas:

1. Realice una de las siguientes acciones:

   • En la cinta, haga clic en BIM > Anotar > Eliminar puntos .

   • En el menú, haga clic en BIM > Cota > Editar cota > Eliminar punto.

   • Escriba EditarCotaBIM y especifique la opción Eliminar puntos.

2. En la zona de gráficos, especifique la cadena de cotas de la que eliminar los puntos de cota.

3. En el modelo BIM, especifique el punto a eliminar.

   Nota: Asegúrese de especificar solo los puntos correspondientes a las líneas de referencia de la cadena de cotas.

Para acotar entidades BIM adicionales dentro de una cadena de cotas especificada:

1. Realice una de las siguientes acciones:

   • En la cinta de opciones, haga clic en BIM > Anotar > Agregar entidad .

   • En el menú, haga clic en BIM > Cota > Edición de cota > Agregar entidad.

   • Escriba EditarCotaBIM y especifique la opción Agregar entidad.

2. En la zona de gráficos, especifique la cadena de cotas a modificar.

3. Especifique las entidades BIM que desea acotar y pulse Intro.

   Los puntos de cota correspondientes se añaden a la cadena de cotas.

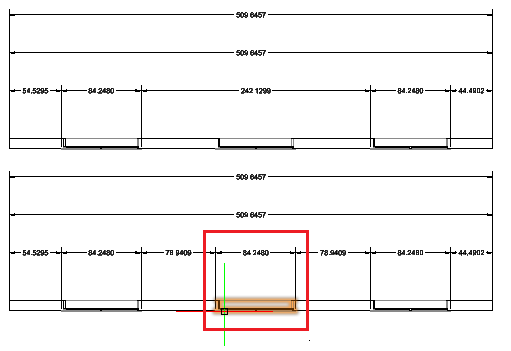

   Por ejemplo, puede especificar una ventana a tener en cuenta en la cadena de cotas.



Para disociar una entidad BIM de una cadena de cotas especificada:

1. Realice una de las siguientes acciones:

   • En la cinta de opciones, haga clic en BIM > Anotar > Eliminar entidad .

   • En el menú, haga clic en BIM > Cota > Editar Cota > Eliminar entidad.

   • Escriba EditarCotaBIM y especifique la opción Eliminar entidad.

2. En la zona de gráficos, especifique la cadena de cotas de la que disociar las entidades BIM.

3. Especifique las entidades BIM que desea disociar y pulse Intro.

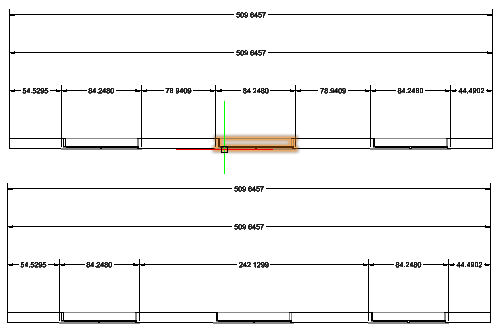

   Los puntos de cota pertenecientes a las entidades BIM especificadas se eliminan de la cadena de cotas.



Acceso

Comando: EditarCotaBIM

Menú: BIM > Cota > Edición de cota
