Bloqueo de una Anulación de Ángulo¶
Al crear y modificar líneas, puede restringir el movimiento del cursor a una dirección definida por una anulación de ángulo especificada.
Para especificar una anulación de ángulo, escriba < seguido de un valor de ángulo.
Para dibujar una línea en un ángulo especificado respecto a otra línea, alinee el CCS con una línea existente.
Ejemplo:

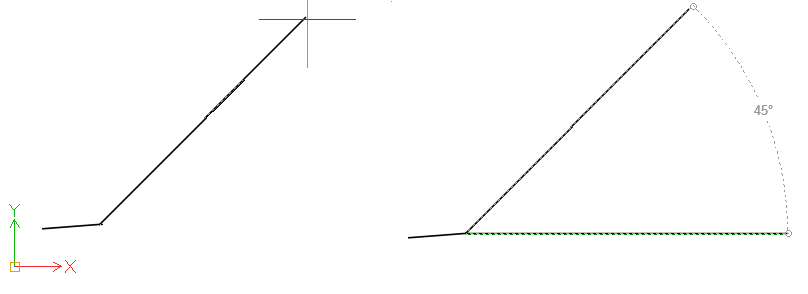

Para especificar un ángulo de anulación de 45° para un segmento de línea, escriba <45.
Para dibujar una línea en un ángulo especificado:
Alinear el CCS con una línea existente le permite dibujar una línea en un ángulo especificado con respecto a otra línea.
Ejecute un comando que requiera la entrada de un punto, como el comando Línea o Polilínea.
Especifique el primer punto.
Al recibir el aviso para especificar el siguiente punto, indique una anulación de ángulo. Por ejemplo, escriba < 45.
Nota: El ángulo de anulación especificado solo tiene efecto al especificar el segundo punto.
Mueva el cursor para indicar la dirección.
El cursor está bloqueado a lo largo de la dirección del ángulo especificado, anulando Enganche, el modo Ortho y el enganche polar.
Haga clic en un punto a lo largo de la línea o especifique la longitud de la línea.
