Acerca de la creación de sombreados, rellenos y gradientes¶
El sombreado de un dibujo agrega sentido y ayuda a diferenciar los materiales y las áreas. Algunas aplicaciones de dibujo como los dibujos constructivos requieren patrones de sombreado que pueden mejorar la claridad y legibilidad de un dibujo.
Además de con patrones, puede rellenar un área acotada o entidades especificadas con un color sólido o un gradiente de color. Al igual que los sombreados, los rellenos de color agregan sentido a los dibujos y ayudan a diferenciar materiales y áreas.
En este tema se trata lo siguiente:
Adición de sombreados, rellenos y gradientes
Puede utilizar los siguientes comandos para agregar sombreados y rellenos:
Sombreado - Completa un área acotada de entidades especificadas con un patrón de sombreado.
-Sombreado - Es la variante de la ventana de comandos del comando Sombreado.
RellenarÁrea - Rellena un área acotada o entidades especificadas con un color sólido o un gradiente de color.
Selección de patrones y rellenos de sombreado
Puede sombrear zonas con diversos patrones de sombreado o rellenar con un color especificado.
Están disponibles las siguientes opciones de sombreado:
Patrones predefinidos: Patrones que cumplen con las normas ISO y ANSI, además de patrones usados de forma común en industrias específicas
Patrones definidos por el usuario: Patrones creados por los usuarios.
Patrones personalizados: Los patrones establecidos por un Ángulo y un Espaciado especificados.
Sombreados sólidos para rellenar un área contorneada con el color actual
Relleno degradado: Rellene un área delimitada con un degradado de color. Hay varios degradados de color disponibles.
Además, puede crear una sombra con las mismas propiedades que otra existente. Consulte Configuración de opciones de comportamiento para contornos de sombreado y relleno.
Nota: Utilice el comando SombreadoSimetría para especificar si los sombreados y los rellenos con patrón de sombreado se reflejan o conservan su dirección de patrón al aplicar los comandos Crear simetría y Voltear.
Especificar el punto de partida del sombreado
De forma predeterminada, cuando se sombrea una zona cerrada, el patrón de sombreado se inicia en el origen del dibujo. Como resultado, los patrones de sombreado más complejos podrían no alinearse bien con el contorno u otros sombreados.
Si especifica otro punto de partida, en una ubicación adecuada, el software dibujará el sombreado comenzando desde el punto definido. Por ejemplo, puede alinear los patrones de sombreado adyacentes para que coincidan o aplicar un patrón de sombreado sobre otro estableciendo un punto de partida adecuado para sus sombreados.
Puede definir el punto de partida del sombreado:
En el origen del dibujo actual (valor predeterminado)
En una ubicación especificada dentro o fuera del contorno
En un punto de esquina del contorno
Especificar contornos
Un contorno es un conjunto de entidades que forma un área cerrada. Las entidades que no son parte del contorno son ignoradas.
Existen varios métodos para definir el contorno:
Seleccionar un conjunto de entidades que definan un área cerrada.
Especificar un punto dentro de un área cerrada: Se necesita al menos un punto dentro de un área cerrada para crear una entidad de límite. Para crear otras entidades de límite, especifique puntos internos adicionales.
Dibujar el contorno de forma similar a una polilínea. (Solo con el comando -Sombreado)
Los contornos pueden incluir regiones internas cerradas que puede sombrear o no. Las regiones internas son las áreas cerradas internas que se encuentran completamente dentro del área de contorno.
Nota: Si el área no está completamente cerrada, no se puede determinar el límite del sombreado. Sin embargo, puede definir una tolerancia de separación para que el comando ignore las separaciones que sean menores que el valor definido, considere el límite como cerrado y cree el sombreado.
Las opciones adicionales permiten manejar áreas que no están cerradas y regiones internas. Consulte Configuración de opciones adicionales para sombreados y rellenos con patrón de sombreado.
Detección de contornos en dibujos complejos
En un dibujo grande, puede optimizar la detección de contornos mediante la especificación de un conjunto de entidades que se analizan al especificar un contorno seleccionando un punto interno.
Para especificar el conjunto de entidades debe definir un llamado grupo de entidades que pueden incluir:
Entidades especificadas en la zona de gráficos
Todas las entidades visibles en la ventana actual
Especificar el conjunto de entidades que se analizan al especificar un contorno con un punto interno. Consulte Configuración de opciones adicionales para sombreados y rellenos con patrón de sombreado.
Modificar sombreados
De forma predeterminada, los sombreados están vinculados a su contorno. Puede modificar la entidad de sombreado editando los puntos de agarre del contorno del sombreado. Cambiar la forma del contorno actualiza automáticamente la forma del sombreado.
Si desactiva el vínculo entre el sombreado y el límite, puede manipular directamente la forma del sombreado según una nueva configuración de límite utilizando los puntos de agarre del sombreado. Al pasar el cursor sobre un punto de agarre en una entidad de sombreado no asociativa, se muestra un menú con opciones de edición según el tipo de punto de agarre especificado. Por ejemplo, para un segmento lineal, puede elegir convertir el segmento en un arco o agregar un vértice.
Utilice este método para ajustar un sombreado cuyo límite original ha sido eliminado o movido, para rellenar un nuevo contorno cerrado, como Polilíneas, Líneas, Regiones, Splines, Círculos, Elipses.
Nota: La opción Mantener sombreado y contorno relacionados en la página Preferencias del usuario del cuadro de diálogo Opciones controla el vínculo entre el sombreado y el contorno. Luego, puede manipular directamente la forma del sombreado según la nueva configuración del contorno utilizando los puntos de agarre del sombreado.
Para remodelar un sombreado según un contorno existente:
Antes de comenzar: Desactive la opción Mantener relacionado el sombreado y el contorno en la página Preferencias del usuario del cuadro de diálogo Opciones.
En el área gráfica, especifique el sombreado a modificar.
Se muestran todos los puntos de agarre.
Haga clic con el botón derecho en un punto de agarre y especifique una opción de edición de vértices desde el menú contextual.
Nota: Según el punto de agarre especificado, las opciones en el menú pueden variar.
Estirar. Mueve el sombreado a una ubicación especificada.
Insertar vértice. Inserta un vértice adicional en el punto medio del siguiente segmento.
Convertir a arco / Convertir a línea. Convierte el siguiente segmento en un arco si es un segmento lineal o en una línea si es un segmento curvo. Si convierte un segmento lineal en un segmento de arco, especifique un punto para obligar al arco a pasar por él.
Eliminar vértice. Elimina el vértice actual.

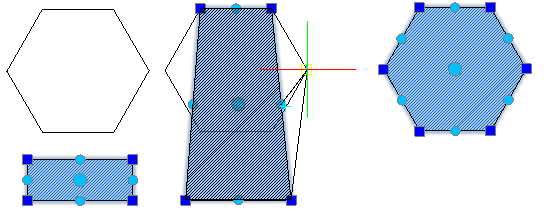

Ejemplo:
Configuración de las opciones de visualización del sombreado
De forma opcional, utilice las opciones siguientes para mostrar y seleccionar mejor entidades sombreado:
Ubicación: De manera predeterminada, el sombreado se crea detrás del contorno para facilitarle la selección del contorno de sombreado. Puede crear el sombreado detrás o delante del contorno o de cualquier otra entidad. Consulte Configuración de opciones de comportamiento para contornos de sombreado y relleno.
Transparencia: Permite controlar la transparencia del sombreado para ver mejor las entidades bajo el mismo. Esta opción es especialmente útil para los rellenos sólidos. Consulte Configuración de opciones adicionales para sombreados y rellenos con patrón de sombreado.
Escalas anotativas: Permite especificar si el escalado anotativo se aplica al crear o editar el sombreado. Cuando cambia la escala de las áreas de visualización en las hojas de diseño, las entidades de sombreado conservan automáticamente el tamaño del sombreado. Esta propiedad garantiza tamaños de patrón similares en las áreas de visualización de las hojas de diseño. Consulte Configuración de opciones de comportamiento para contornos de sombreado y relleno.
