Créer des cotes pour les entités BIM

Les chaînes de cotes détectent automatiquement les points de cote appropriés sur les entités BIM.

Utilisez la commande ChaîneCoteBIM pour créer des chaînes de cotes pour les entités BIM. La commande détecte automatiquement les points de cote appropriés sur les entités BIM.

Vous pouvez également regrouper automatiquement les cotes à l’intérieur d’une chaîne afin d’afficher clairement les cotes des segments d’ouverture et de paroi.

La commande utilise la norme de cote et la tolérance spécifiées dans la catégorie Paramètres BIM de la boîte de dialogue Options.

Pour créer une chaîne de cotes :

  1. Effectuez l’une des opérations suivantes :

    • Dans le ruban, cliquez sur BIM > Annoter > Chaîne de cotes icon_bimdimensionedit_add_point .

    • Dans le menu, cliquez sur BIM > Cote > Chaîne de cotes.

    • Tapez BIMDimensionChain.

  2. Dans la zone graphique, spécifiez les entités BIM à coter et appuyez sur Entrée.

  3. Spécifiez l’alignement approprié :

    • Horizontale

    • Verticale

    • Alignée

  4. Dans la zone graphique, spécifiez la position de la chaîne de cotes.

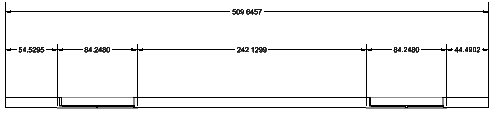

ex_bim_dimchain

Pour coter automatiquement les murs extérieurs :

  1. Effectuez l’une des opérations suivantes :

    • Dans le ruban, cliquez sur BIM > Annoter > Supprimer les points icon_bimdimensionedit_rem_point .

    • Dans le menu, cliquez sur BIM > Cote > Editer la cote > Supprimer le point.

    • Tapez BIMDimensionEdit et spécifiez l’option Exterior Walls.

    Les dimensions des murs extérieurs apparaissent dans la zone graphique. Les chaînes de cotes mesurent la longueur de chaque mur et tiennent compte des interruptions existantes. Le déplacement de la souris modifie la position de la chaîne de cotes par rapport aux murs.

  2. Effectuez l’une des opérations suivantes :

    • Cliquez sur un point pour spécifier la position de la chaîne de cotes.

      - ou -

    • Spécifiez le nombre de distances en chaîne pour placer la chaîne de cotes :

      • 1.5Distances

      • 2Distances

      • 3Distances

      • 4Distances

      • 5Distances

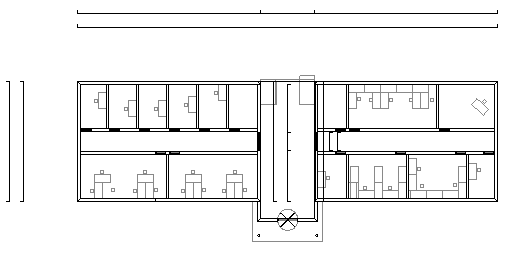

ex_bim_dimchain_exterior

Accès

Commande : BIMDimensionChain

Menu : BIM > Cote > Chaîne de cotes

Ruban : BIM > Annoter > Chaîne de cotes
