Verrouillage d’un dépassement d’angle¶
Lors de la création et de la modification de lignes, vous pouvez restreindre le mouvement du curseur à une direction définie par un angle de substitution spécifié.
Pour spécifier une dérogation d’angle, tapez < suivi d’une valeur d’angle.
Pour tracer une ligne à un angle spécifié par rapport à une autre ligne, alignez le CCS avec une ligne existante.

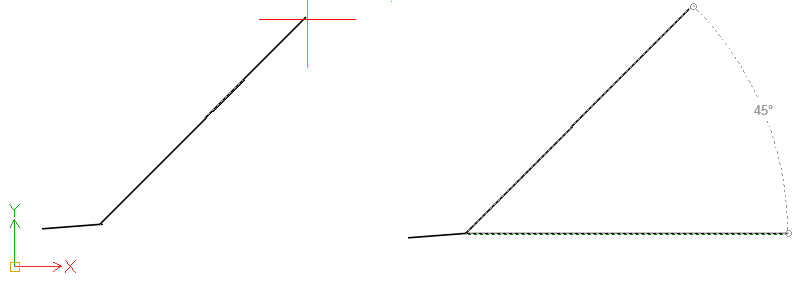

Exemple :
Pour spécifier un angle de dérogation de 45° pour un segment de ligne, tapez <45.
Pour tracer une ligne à un angle spécifié :
|astuce| Aligner le CCS avec une ligne existante vous permet de tracer une ligne à un angle spécifié par rapport à une autre ligne.
Exécutez une commande qui exige la saisie de points, telle que Ligne ou Polyligne.
Spécifiez le premier point.
Lorsqu’il vous est demandé de spécifier le point suivant, indiquez un angle de substitution. Par exemple, tapez < 45.
Note : L’angle de remplacement spécifié n’a d’effet que pour la spécification du deuxième point.
Déplacez le curseur pour indiquer la direction.
Le curseur est verrouillé selon la direction d’angle spécifiée, remplaçant l’accrochage, le mode Ortho et l’accrochage polaire.
Cliquez sur un point le long de la ligne ou spécifiez la longueur de la ligne.
