Creazione delle quote per le entità BIM¶
Le catene quote rilevano automaticamente i punti quota appropriati sugli elementi BIM.

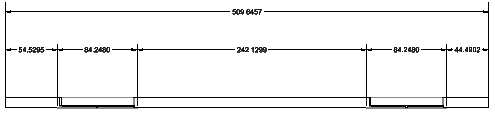

Usare il comando CatenaQuoteBIM per creare catene di quotatura per le entità BIM. Il comando rileva automaticamente i punti di quota appropriati sulle entità BIM.
In alternativa, è possibile raggruppare automaticamente le quote all’interno di una catena per visualizzare in modo chiaro le quote di apertura e segmenti di parete.
Il comando utilizza lo standard di quota e la tolleranza specificati nella categoria Impostazioni BIM della finestra di dialogo Opzioni.
Per creare una catena di quotatura:
Procedere in uno dei modi seguenti:
Sulla barra multifunzione, fare clic su BIM > Annota > Catena quote
.
Nel menu, fare clic su BIM > Quota > Catena quote.
Digita BIMCATENAQUOTE.
Nell’area grafica, specificare le entità BIM da quotare e premere Invio.
Specificare l’allineamento adeguato:
Verticale
Verticale
Allineato
Sull’area grafica, specificare la posizione della catena di quotatura.
Per quotare automaticamente le pareti esterne:
Procedere in uno dei modi seguenti:
Sulla barra multifunzione, fare clic su BIM > Annota > Rimuovi punti
.
Nel menu, fare clic su BIM > Quota > Modifica quota > Rimuovi punto.
Digita BIMMODIFICAQUOTA e specifica l”Opzione Pareti Esterne.

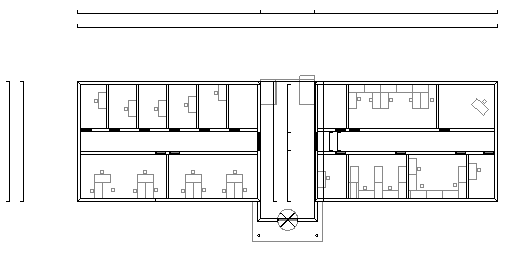

Le quote delle pareti esterne appaiono nell’area grafica. Le catene quote misurano la lunghezza di ogni parete e tengono conto delle interruzioni esistenti. Muovendo il mouse cambia la posizione della catena quote rispetto alle pareti.
Procedere in uno dei modi seguenti:
Clicca su un punto per specificare la posizione della catena quote.
- o -
Specifica il numero di distanze della catena per posizionare la catena quote:
1,5Distanze
2Distanze
3Distanze
4Distanze
5Distanze
Accesso
Comando: BIMCATENAQUOTE
Menu: BIM > Quota > Catena quote
Barra multifunzione: BIM > Annota > Catena quote
