Blocco di un Angolo di Esclusione¶
Quando crei e modifichi Linee, puoi limitare il movimento del cursore a una direzione definita da un angolo di esclusione specificato.
Per specificare un angolo di esclusione, digita < seguito da un valore angolare.
Per disegnare una linea con un angolo specificato rispetto a un’altra linea, allinea il CCS con una linea esistente.

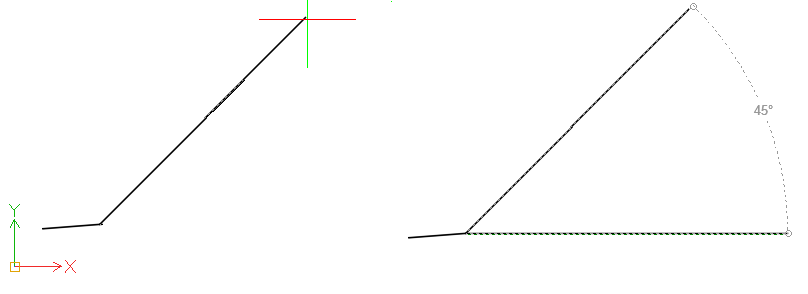

Esempio:
Per specificare un angolo di esclusione di 45° per un segmento di linea, digita <45.
Per disegnare una linea con un angolo specificato:
Allineando il CCS con una linea esistente ti permette di disegnare una linea con un angolo specificato rispetto a un’altra linea.
Attivare un comando che richieda l’inserimento di punti, come i comandi Linea o Polilinea.
Specifica il primo punto.
Quando ti viene chiesto di specificare il punto successivo, specifica un angolo di esclusione. Ad esempio, digita < 45.
Nota: L’angolo di esclusione specificato ha effetto solo per la specifica del secondo punto.
Muovi il cursore per indicare la direzione.
Il cursore è bloccato lungo la direzione dell’angolo specificato sovrascrivendo SNAP, modalità ORTO e SNAP polare.
Clicca un punto lungo la linea o specifica la lunghezza della linea.
