Calcolo delle aree¶
Usare il comando**CalcolaArea** per calcolare l’area e il perimetro specificando un’entità disegno o specificando i punti che delimitano un’area da misurare.
Fare clic su Strumenti > Interroga > Calcola area (o digitare CalcolaArea).
È possibile aggiungere o sottrarre aree in una singola operazione.
Il comando calcola:
Area, perimetro, lunghezza o circonferenza di un’entità
Aree definite specificando punti
Aree combinate
Per calcolare l’area ed il perimetro di un oggetto del disegno:
Fare clic su Strumenti > Interroga > Calcola area (o digitare CalcolaArea).
Specificare l’opzione Seleziona entità.
Utilizzate questa opzione per calcolare l’area di figure geometriche regolari (come cerchi, ellissi, archi o tracciati di polilinee). Se selezionate un oggetto non chiuso, l’area sarà calcolata come se lo fosse.
Selezionare, sull’area di disegno, un oggetto.
Vengono visualizzate le misurazioni ottenute. Le informazioni visualizzate dipendono dal tipo di entità disegno specificata. Ad esempio, per cerchi ed ellissi, il comando visualizza area e circonferenza.
Per calcolare l’area ed il perimetro specificando dei punti:
Fare clic su Strumenti > Interroga > Calcola area (o digitare CalcolaArea).

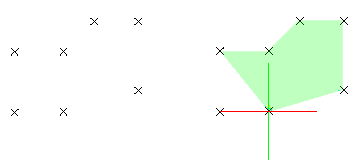

Specificare, sull’area di disegno, i punti che racchiudono l’area da misurare.
L’area definita viene evidenziata dinamicamente nell’area grafica man mano che si specificano i punti.
Se vuoi utilizzare punti specifici dalle entità di disegno, ad esempio, un punto di inizio o fine di un’entità di disegno, usa le funzioni SnapOggetto.Premere Invio dopo aver specificato tutti i punti.
Saranno visualizzati l’area ed il perimetro.
Per calcolare aree combinate:
È possibile calcolare l’area totale di una serie di regioni combinate specificando punti o selezionando entità. Definire un’area specificando i punti o utilizzando l’opzione**Specifica entità**. Continuare ad aggiungere o rimuovere aree come richiesto utilizzando le opzioni Aggiungi e Sottrai.
Fare clic su Strumenti > Interroga > Calcola area (o digitare CalcolaArea).
Specificare l’opzione Aggiungi o Sottrai per aggiungere o sottrarre un’area parziale.
Specificare i punti che delimitano un’area e premere Invio.
- o -
Specificare l’opzione Seleziona entità e selezionare un’entità disegno nell’area grafica.
Saranno visualizzati l’area ed il perimetro.
Ripetere il passo 3 per aggiungere o sottrarre ulteriori aree.
Saranno calcolate le addizioni e le sottrazioni e saranno visualizzati l’area ed il perimetro calcolati.
Quando si somma o si sottrae un area parziale da un area, l’area valutata costituisce il nuovo parametro finchè non si sceglie un’opzione differente.
Premere Invio.
Accesso
Comando: CalcolaArea
Menu: Strumenti > Interroga > Calcola area
Barra multifunzione: Home > Strumenti > Interrogazione > Calcola area
Barra multifunzione: Gestisci > Utilità > Interrogazione > Calcola area
