BIM 通り芯の寸法記入

グリッドは、柱や壁などの構造エレメントを BIM プロジェクトに配置するのに役立つ補助エレメントです。

グリッドは一連のラベル付きの線で構成されています。

BIM図面内の通り芯間の距離を測定するには、**BIMGridDimension**コマンドを使用します。このコマンドは、1つの通り芯シーケンスのみに寸法を記入します。

一連の通り芯に寸法記入するには:

  1. 次のいずれかを実行します。

    • リボンで、BIM > 注釈 > BIM 通り芯寸法 をクリックします。

    • メニューで、**BIM > 寸法 > 通り芯寸法**をクリックします。

    • **BIMGridDimension**とタイプしてください。

  2. グラフィック領域で、寸法記入するシーケンスから通り芯を指定します。

    カーソルを移動すると、寸法線が表示されます。

  3. 寸法線を配置する位置をクリックして指定します。

2点を指定して通り芯に寸法を記入するには:

  1. 次のいずれかを実行します。

    • リボンで、BIM > 注釈 > ディメンションチェーン > BIM通り芯寸法 をクリックします。

    • メニューで、**BIM > 寸法 > 通り芯寸法**をクリックします。

    • **BIMGridDimension**とタイプしてください。

  2. **2点**オプションを指定します。

  3. グラフィック領域で、寸法記入するシーケンスから通り芯上の点をクリックして、寸法線の位置を指定します。

  4. 別の通り芯をクリックして、第2点を指定します。

    通り芯のシーケンス全体に対して寸法線が作成されます。

例:

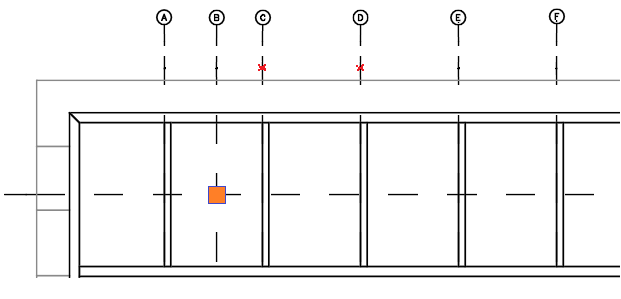

ex_bim_grid_dimline_01

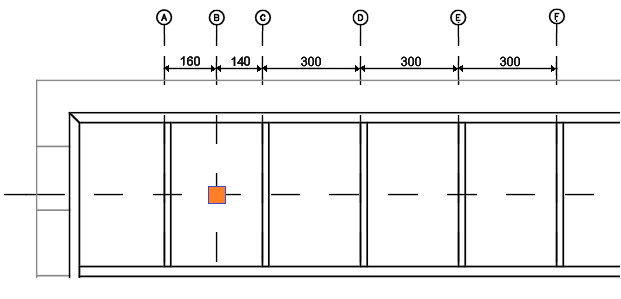

ex_bim_grid_dimline

アクセス

コマンド: BIMGridDimension

メニュー: BIM > 寸法 > 通り芯寸法

リボン: BIM > 注釈 > 寸法チェーン > BIM 通り芯寸法
