寸法記入の操作¶

エンティティの測定値およびエンティティ間の関係を表示する寸法ツールがいくつかあります。

寸法の要素

寸法は通常下記で構成されます：

累進寸法、引出線、幾何公差は次の要素で構成されています：

寸法は寸法スタイルに基づいています。寸法スタイルは特定の業界またはアプリケーションの必要条件に対応したデフォルトのセットです。

自動調整寸法

デフォルトで、寸法はエンティティに関連づけられています。エンティティのジオメトリを変更すると、寸法によってその位置、方向、および測定値が自動的に調整され、変更が反映されます。

**プロパティ（Properties）**パレットの**自動調整（Associative）**プロパティには、寸法が関連付けられているか、関連付けられていないかが示されます。

プロジェクトが進展すると、変更によって寸法とその関連エンティティ間の関連性が失われる場合があります。 RelateDimensions コマンドを使用すると、いつでもエンティティに対する寸法の関係を再確立できます。

tip **アノテーションモニター**を使用して、関連エンティティとの関連付けが失われた寸法を特定します。

関連エンティティとの寸法の関連性を制御するには:

次のいずれかを実行します。
- ツール > オプション**をクリックします（または **Options と入力します）。

  オプション（Options）ダイアログボックスで、作図設定（Drawing Settings） をクリックします。
- DrawingSettings と入力します。
**動作（Behavior）**を展開し、**相対寸法を有効化（Enable relative dimensions）**を選択または選択解除します。

注釈モニター

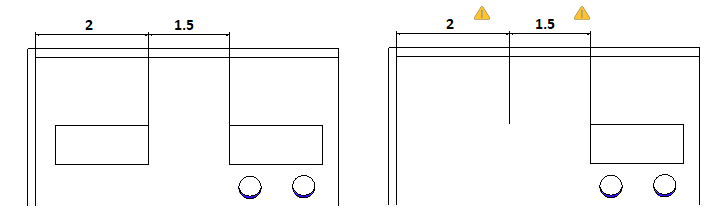

アノテーションモニターは、関連エンティティとの関連付けを失った寸法およびアノテーションを追跡し、アイコン icon_annotation_monitor でそれらをマークします。

アイコンをクリックすると、非関連寸法に利用可能なオプションを含むメニューが表示されます。

オプション	説明
再関連付け	注釈または寸法を対応するエンティティに再関連付けできます。寸法が関連付けるべき点を指定します。
削除	注釈または寸法を削除します
