ビューナビゲーターを使用したビュー方向の変更¶

ビューナビゲーターでは、モデルのビュー方向を簡単に変更することができます。

モデルの標準ビューとアイソメトリックビュー間の切り替え

ビューナビゲーターには、モデルのビューをすばやく変更するため、事前に定義されたビュー方向のセットが用意されています。

インナーリングでは、上面ビューと下面ビューを設定できます。
アウターリングは、モデルの標準ビューとアイソメトリックビューを素早く切り替えるための8つのセクターのセットを提供します。アウターリングの各セクターは1つのビューに対応しています。セクターをクリックすると、ソフトウェアはシーンを対応するビューに移動します。

ビュー投影モードの変更

ビューナビゲーターには、次の 2 つのビュー投影モードがあります。

平行（Parallel）。平行投影は、投影線が互いに平行な投影です。平行投影は、エンティティの正確なビューを提供します。
透視図（Perspective）。透視投影は、ビュー平面の相対位置によって異なります。透視投影ではエンティティのサイズが保持されないため、より現実的に表現できます。距離が長いほど、エンティティは小さくなります。

ビュー投影モードを変更するには:

ビューナビゲーターを表示します。
ビューナビゲーターにカーソルを合わせ、をクリックして、次のいずれかのオプションを選択します。
- 平行（Parallel）。
- 透視図（Perspective）。

ホームビューの使用

ホームビューはモデルの特別なビューです。ビューを保存し、必要に応じて後でいつでも適用することができます。

ビューナビゲーターを使用して、モデルの任意のビューをホームビューとして定義できます。保存したビューは、後でいつでも適用することができます。

ホームビューを定義するには:

グラフィック領域で、適切な 2D または 3D ビューを設定します。 Views コマンドを使用します。
ビューナビゲーターにカーソルを合わせ、をクリックして、メニューから**現在のビューをホームとして設定（Set Current View as Home）**を選択します。

ホームビューに戻るには:

次のいずれかを実行します。
- ビューナビゲーターにカーソルを合わせ、をクリックします。
- ビューナビゲーターにカーソルを合わせ、をクリックして、メニューから**ホーム（Home）**を選択します。

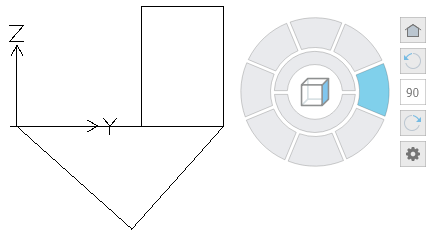

アクティブ CCS に従ってビュー方向を変更

ビューナビゲーターを使用すると、ビュー方向をアクティブな CCS または WCS 内で変更できます。

CCS に従ってビュー方向を変更するには:

グラフィック領域で、適切な CCS を設定します。
ビューナビゲーターにカーソルを合わせ、をクリックして、メニューから**ビューナビゲータープロパティ（View Navigator Properties）**を選択します。
**ビューナビゲータープロパティ（View Navigator Properties）**ダイアログボックスで、**アクティブな CCS を使用（Use active CCS）**を選択します。

例:

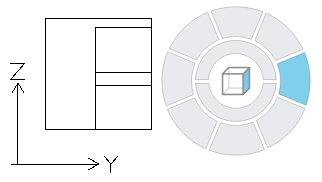

WCS

ex_viewnav_wcs_01 ex_viewnav_wcs_02
