一般的な編集コマンドを使用したリッチラインの修正¶

RichLines は、1 つのオブジェクトとして作成された 2～16 の平行線形エンティティで構成されます。

RichLine は次のようにして変更できます。

RichLine 編集オプションには、以下があります。

RichLine のトリミングと延長

RichLines は短縮または延長して、他のエンティティの境界線に合わせることができます。

RichLine をトリムする場合、カットエッジエンティティは、RichLine のすべての線と交差する必要があります。それ以外の場合、このコマンドには効果がありません。

例:

RichLine のトリミング

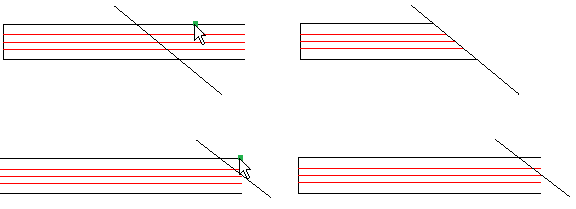

ex_trim_richlines_01

ポインタ選択は、左側に表示されます。結果は右側になります。

RichLine を延長する場合、境界エッジは RichLine の線と交差しないようにする必要があります。交差した場合、このコマンドの効果はありません。

例:

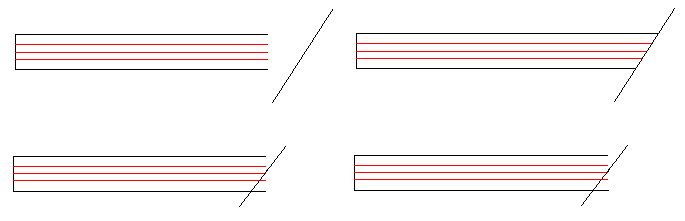

ex_extend_richlines_01

RichLine での RichLine のトリミング

RichLine をカットエッジとして使用して、RichLine を短縮できます。このコマンドでは、カットエッジとして使用される RichLine の最初の交差線で、RichLineがトリムされます。

次の交差オプションを利用できます。

tip リッチラインの交差部分を整理するために、Trim コマンドを使用できます。

例:

RichLine の交差

ex_richlines_cross

閉じた	開く	マージ済み

RichLine への RichLine の延長

延長（Extend） コマンドを使用すると、RichLines を延長して別の RichLine に合わることができます。このコマンドは、境界エッジとして使用される RichLine の最初の交差線まで RichLine を延長します。

次の交差オプションを利用できます。

例:

境界エッジとしての別の RichLine まで延長する RichLine

ex_richlines_extend

閉じた	開く	マージ済み

パワートリムを使用したRichLineのトリミングと延長

**パワートリム（PowerTrim）**コマンドを使用し RichLine を短縮または延長して、他のエンティティのエッジに合わせることができます。

**パワートリム（Powertrim）**コマンドを使用してRichLineをトリムする場合、トレイルは RichLine のすべての線と交差する必要があります。それ以外の場合、このコマンドには効果がありません。

RichLine をカットエッジとして使用してエンティティをトリミングする場合、このコマンドはカットエッジとして使用される RichLine の最初の交差線でエンティティをトリムします。

RichLine をカットエッジとして使用して RichLine をトリミングする場合、次の交差オプションを使用できます。

関連トピック

構築線の作成

親トピック

複雑なエンティティの変更
