データム ID 記号の追加¶
*データム*とは、ジオメトリ エンティティと幾何公差を測定および配置する際に基準として使用する平面、直線、または点です。
データム ID 記号で、フィーチャー コントロール フレーム記号のデータム フィーチャーを識別します。たとえば、データム ID 記号を使用して、穴の中心をマークできます。
図面にデータム ID 記号を作成すると、矩形で囲まれたデータム ID を含むラベルが生成されます。データム ID は、データムを基準として使用するすべてのフィーチャー コントロール フレームに表示されます。記号で使用する文字は、常に読み手が図面を見る方向に向いています。引出線は、図面上でデータムとラベルを接続します。引出線は、塗り潰されたまたは塗り潰されていない三角形を含みます。三角形の位置が、対応するデータムを示します。
データム識別記号の要素
正方形フレーム
最大2文字の大文字のデータム識別子
引出線矢印
三角形記号
データム識別子記号を以下にアタッチできます：
表面。データム識別子記号を表面に、または表面から引かれた延長線に添付できます。
可視線、例えば、表面延長線、寸法、軸など
点または穴の軸。データム ID 記号は、次のいずれかの方法で配置できます。
穴に直接
穴を指す引出線に
幾何公差枠で
AM_DatumIdentifier コマンドを使用して、データム ID 記号を作成します。
例：

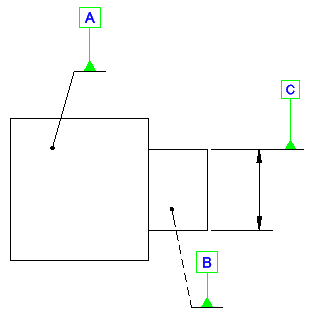

面上および延長線上のデータム識別記号
点上のデータム ID 記号
データム ID 記号をエンティティにアタッチするには:
次のいずれかを実行します。
グラフィックス領域で、データム ID 記号をアタッチするエンティティを指定します。
データム ID 記号の三角形が、参照ジオメトリ上の指定した点に表示されます。
注記: 長さ寸法の補助線を選択すると、寸法線が補助線に接する点の補助線上にデータム ID 記号が表示されます。
引出線の開始点を指定します。
1 つ以上の点を指定して、引出線の他のセグメントを定義し、Enter キーを押します。
注記: 最初の引出線セグメントは垂直または水平です。
**データム ID（Datum Identifier）**ダイアログ ボックスで、記号の識別文字を指定します。
OK をクリックします。
面表示線にデータム識別記号を取り付けるには：
サーフェス上またはサーフェスからの 1 本の補助線上にデータム ID 記号を配置できます。
次のいずれかを実行します。
グラフィックス領域で、エンティティまたは点を指定します。
サーフェス（Surface）**オプションを指定し、**Enter キーを押します。
注記: **サーフェス（Surface）**オプションは、ISO 規格、およびサーフェス指示引出線を使用できる他の設計規格で使用できます。
オプションで、**エッジ（Edge）**オプションを指定して、サーフェスではなくエッジを指すように、追加の矢印記号、引出線、参照線を除去します。
サーフェス指示線の始点を指定します。
1 つ以上の点を指定して、サーフェス指示線の他のセグメントを定義し、Enter キーを押します。
**データム ID（Datum Identifier）**ダイアログ ボックスで、記号の識別文字を指定します。
OK をクリックします。
目次
-
AM_DatumIdentifierEdit コマンドを使用して、データム ID 記号のプロパティを変更します。
データム ID（Datum Identifier）ダイアログ ボックス
**データム ID（Datum Identifier）**ダイアログ ボックスを使用して、データム ID 記号のプロパティを構成します。
