回転アクティビティの適用

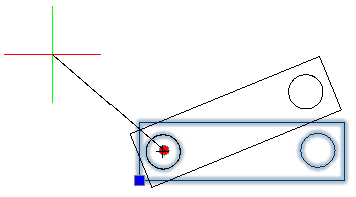

回転（Rotate）アクティビティを使用して、選択セットのエンティティを回転します。

回転（Rotate）アクティビティは、回転（Rotation）要素に対してのみ適用できます。

注記: ブロック定義時に、任意の点を回転の基点として選択することができます。

回転アクティビティの基点

回転アクティビティの基点が回転要素のメイン点と一致するか、独立した点であるかを指定できます。

基点タイプ（Base Type）プロパティは、基点のタイプを指定します。

• 依存（Dependent）。回転アクティビティの基点は、回転要素のメイン点です。選択セットのエンティティは、回転要素のメイン点を中心に回転します。回転要素のメイン点を移動すると、回転の基点の位置が変更されます。依存基点にグリップ点はありません。
• 独立（Independent）。CustomBlock 参照の固定位置を選択することによって、独立基点を指定できます。グリップ点を使用して基点の位置を変更します。

例：

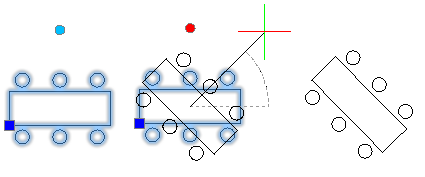

次のブロックは、テーブルと椅子 6 脚を表しています。ブロック定義には、回転要素と回転アクティビティが含まれています。回転要素のメイン点はテーブルの中心にあります。

• 基点タイプ（Base Type）が依存（Dependent）の場合、回転アクティビティはテーブルの中心の周りでエンティティを回転させます。



• 基点タイプ（Base Type）が独立（Independent）で、独立基点がテーブルの左下隅である場合。その場合、テーブルと椅子は左下隅を軸にして回転します。



回転アクティビティを CustomBlock 定義に適用するには:

1. ブロック エディタのコマンド プロンプトで、CBActivityTool と入力します。
2. 回転（Rotate）オプションを指定します。
3. グラフィックス領域で、アクティビティに関連付ける回転要素を指定します。
4. アクティビティに関連付けるエンティティを選択し、Enter キーを押します。

   指定した要素上にアクティビティ アイコンが表示されます。
