BIM 도면요소의 치수 작성

치수 체인은 BIM 엔티티에서 적절한 치수 점을 자동으로 감지합니다.

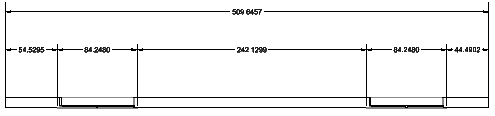

BIMDimensionChain 명령을 사용하여 BIM 도면요소에 대한 치수 체인을 만듭니다. 이 명령은 BIM 도면요소에서 적절한 치수점을 자동으로 감지합니다.

선택적으로, 체인 내에서 치수를 자동으로 그룹화하여 입구와 벽 선분 치수를 명확하게 표시할 수 있습니다.

이 명령은 옵션 대화 상자의 BIM 설정 범주에 지정된 치수 규격과 공차를 사용합니다.

치수 체인 작성:

1. 다음 중 하나를 수행합니다.

   • 리본에서 BIM > 주석 > 치수 체인 을 클릭합니다.

   • 메뉴에서 BIM > 주석 > 치수 체인 을 클릭합니다.

   • **BIMDimensionChain**을 입력합니다.

2. 그래픽 영역에서 치수를 지정할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.

3. 적절한 정렬을 지정하십시오:

   • 수평의 (H)

   • 수직(V)

   • 정렬(A)

4. 그래픽 영역에서 치수 체인의 위치를 지정합니다.

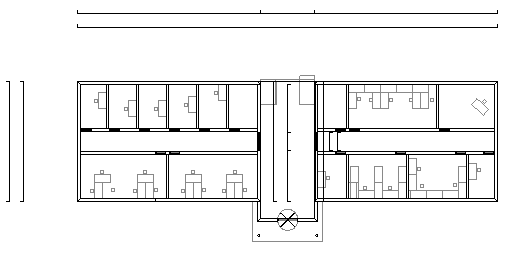

외벽을 자동으로 치수 기입하려면:

1. 다음 중 하나를 수행합니다.

   • 리본에서 BIM > 주석 > 점 제거 를 클릭합니다.

   • 메뉴에서 **BIM > 치수 > 치수 편집 > 점 제거**를 클릭합니다.

   • BIMDimensionEdit**를 입력하고 **Exterior Walls 옵션을 지정하십시오.

   외벽 치수가 그래픽 영역에 표시됩니다. 치수 체인은 각 벽의 길이를 측정하고 기존의 분할을 고려합니다. 마우스를 이동하면 벽에 상대적인 치수 체인 위치가 변경됩니다.

2. 다음 중 하나를 수행합니다.

   • 치수 체인 위치를 지정할 점을 클릭하십시오.

     - 또는 -

   • 치수 체인을 배치하기 위한 체인 거리의 수를 지정합니다:

     • 1.5 거리

     • 2거리

     • 3거리

     • 4 거리

     • 5거리

액세스

명령: BIMDimensionChain

메뉴: BIM > 치수 > 치수 체인

리본: BIM > 주석 > 치수 체인

관련 항목

BIM 도면요소의 기존 치수 수정

자동으로 BIM 도면에 치수 지정

부모 주제

BIM 도면 치수 지정
