BIM 도면요소의 기존 치수 수정¶
BIM 엔티티의 치수를 수정하는 방법은 다음과 같습니다:
그립점 사용하기
속성 팔레트 사용
BIMDimensionEdit 명령 사용
BIMDimensionEdit 명령을 사용하여 기존 치수 체인을 수정합니다.
이 명령을 사용하면 다음을 수행할 수 있습니다.
치수선에 치수점 추가
치수선에서 치수점 삭제
동일한 치수 체인 내에서 추가적인 BIM 도면요소의 치수 자동 지정
BIM 도면요소가 제거될 때 치수 체인 자동 업데이트
치수 수정을 위한 특수 도구는 BIM 리본 탭의 주석 패널에 그룹화되어 있습니다.
치수선에 치수점 추가:
다음 중 하나를 수행합니다.
리본에서 BIM > 주석 > 점 추가
를 클릭합니다.
메뉴에서 **BIM > 치수 / 치수 편집 > 점 추가**를 클릭합니다.
BIMDimensionEdit**을 입력하고 **점 추가 옵션을 지정합니다.
그래픽 영역에서 수정할 치수 체인을 지정합니다.
그래픽 영역에서 치수를 지정할 점을 지정하고 Enter 키를 누릅니다.
치수선의 인덱스를 지정하고 Enter 키를 누릅니다. 0은 체인에서 첫 번째 치수선을 의미합니다.
치수 체인에서 치수점 삭제:
다음 중 하나를 수행합니다.
리본에서 BIM > 주석 > 점 제거
를 클릭합니다.
메뉴에서 **BIM > 치수 > 치수 편집 > 점 제거**를 클릭합니다.
BIMDimensionEdit**을 입력하고 **점 제거 옵션을 지정합니다.
그래픽 영역에서 치수점을 제거할 치수 체인을 지정합니다.
BIM 모델에서 제거할 점을 지정합니다.
참고: 치수 체인에서 치수 보조선에 해당하는 점만 지정하십시오.
지정된 치수 체인 내에서 추가적인 BIM 도면요소의 치수 지정:
다음 중 하나를 수행합니다.
리본에서 BIM > 주석 > 도면요소 추가
를 클릭합니다.
메뉴에서 **BIM > 치수 > 치수 편집 > 도면요소 추가**를 클릭합니다.
BIMDimensionEdit**을 입력하고 **도면요소 추가 옵션을 지정합니다.
그래픽 영역에서 수정할 치수 체인을 지정합니다.
치수를 지정할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.
해당 치수점이 치수 체인에 추가됩니다.

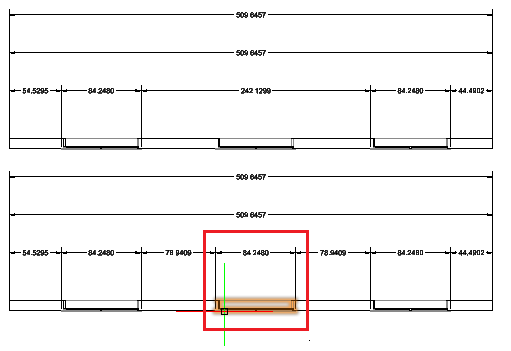

예를 들어, 치수 체인에서 고려하도록 창을 지정할 수 있습니다.

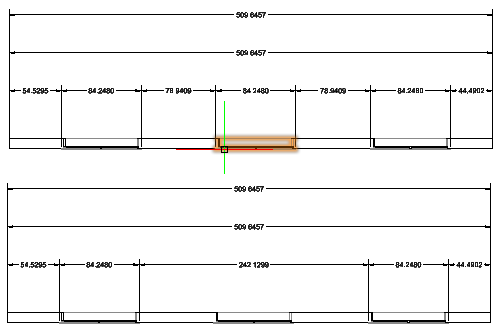

지정된 치수 체인에서 BIM 도면요소 분리:
다음 중 하나를 수행합니다.
리본에서 BIM > 주석 > 도면요소 제거
를 클릭합니다.
메뉴에서 **BIM > 치수 > 치수 편집 > 도면요소 제거**를 클릭합니다.
BIMDimensionEdit**을 입력하고 **도면요소 제거 옵션을 지정합니다.
그래픽 영역에서 BIM 도면요소를 분리할 치수 체인을 지정합니다.
분리할 BIM 도면요소를 지정하고 Enter 키를 누릅니다.
지정된 BIM 도면요소에 속하는 치수점이 치수 체인에서 제거됩니다.
액세스
명령: BIMDimensionEdit
메뉴: BIM > 치수 > 치수 편집
