엔티티 패턴 만들기¶

Pattern 명령을 사용하여

이러한 유형에 따라 패턴 대화 상자에 세 개의 탭(원형, 선형 및 경로)이 표시됩니다.

복사된 도면요소는 도면층, 선 색상, 선 스타일, 선 가중치와 같은 원본 도면요소의 속성을 이어받습니다.

연관 패턴

연관 및 비연관 패턴을 작성할 수 있습니다. 연관 패턴 내 도면요소는 관계를 유지합니다. 연관 패턴을 사용하면 패턴에서 개별 항목을 변경하는 대신 전체 패턴을 편집할 수 있습니다. 비연관 패턴에서는 한 항목을 편집해도 다른 항목에 영향을 주지 않습니다.

패턴을 연관시키려면 패턴 대화 상자의 원형 또는 선형 탭에 있는 설정 섹션에서 연관 옵션을 활성화합니다.

연관 패턴을 편집하려면 :ref:`연관 패턴 편집 <english_additional_hlpid_edit_assopattern>`을 참조하십시오.

패턴 연결을 실행 취소하려면 Explode 명령을 사용합니다.

3D 패턴

연관 및 비연관 3D 선형 또는 원형 패턴을 작성할 수 있습니다.

3D 선형 패턴의 경우 Z 방향의 레벨 수를 지정할 수도 있습니다.

3D 원형 패턴의 경우 공간에 있는 두 개의 점으로 회전 축을 지정할 수 있습니다.

원형 패턴

지정된 중심점을 기준으로 지정한 도면요소를 복사하여 원형 패턴을 작성할 수 있습니다. 사본 수를 제어합니다. 또한 사본을 패턴된 대로 회전할 수 있습니다. 그렇지 않으면 사본이 원본 도면요소의 정렬을 유지합니다.

지정된 축 점과 지정된 도면요소의 기준점 사이 거리를 기준으로 원형 패턴의 반지름이 결정됩니다. 스냅 점을 기준점으로 사용하거나 다른 점을 지정할 수 있습니다.

예:

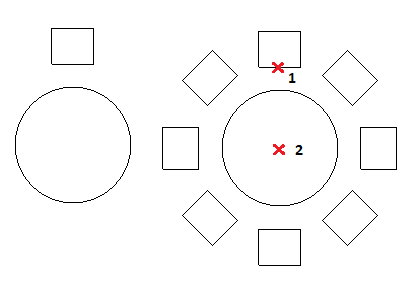

8개 항목이 있는 원형 패턴, 360°로 채워짐.

ex_pattern_circular

원형 패턴을 작성하기:

다음 중 하나를 수행합니다.
- 리본에서 **홈 > 수정 > 패턴**을 클릭합니다.
- 메뉴에서 **수정 > 패턴**을 클릭합니다.
- **Pattern**을 입력합니다.
대화 상자에서 원형 탭을 클릭합니다.
선택**에서 **도면요소 지정 을 클릭합니다. 패턴을 생성할 도면요소를 선택하고 Enter 키를 눌러 선택을 완료합니다.

선택을 완료하면 대화 상자는 사라집니다.

대화 상자에서 지정된 도면요소 컬렉션을 요소라고 합니다.
연관. 패턴을 연결하여 작성할지, 아니면 연결하지 않고 작성할지를 지정합니다.
`원형 패턴 특성 <../additional/hlpid_edit_assopattern.html#PatternCircular>`_을(를) 지정합니다.
**확인**을 클릭합니다.

tip 참고: Pattern 대화 상자에서, 생성하지 않고 결과 패턴을 확인하려면 **Preview**를 클릭합니다. 이 옵션을 사용하여 필요한 만큼 대화 상자로 돌아갈 수 있으며, 그런 다음 **OK**를 클릭하여 패턴을 생성할 수 있습니다.

선형 패턴

도면요소의 여러 사본을 선형 패턴으로 작성할 수 있습니다.

행과 열의 수와 그 사이의 거리를 지정할 수 있습니다.

선형 패턴 작성하기:

다음 중 하나를 수행합니다.
- 리본에서 **홈 > 수정 > 패턴**을 클릭합니다.
- 메뉴에서 **수정 > 패턴**을 클릭합니다.
- **Pattern**을 입력합니다.
대화 상자에서 선형 탭을 클릭합니다.
도면요소 지정 을 클릭하고 패턴을 생성할 도면요소를 선택한 후 **Enter**를 눌러 선택을 완료합니다.

선택을 완료하면 대화 상자는 사라집니다.

대화 상자에서 지정된 도면요소 컬렉션을 요소라고 합니다.
연관. 패턴을 연결하여 작성할지, 아니면 연결하지 않고 작성할지를 지정합니다.
`선형 패턴 속성 <../additional/hlpid_edit_assopattern.html#PatternLinear>`_을 지정합니다.
**확인**을 클릭합니다.

경로를 따라 패턴

경로를 따라 패턴 작성하기:

다음 중 하나를 수행합니다.
- 리본에서 **홈 > 수정 > 패턴**을 클릭합니다.
- 메뉴에서 **수정 > 패턴**을 클릭합니다.
- **Pattern**을 입력합니다.
대화 상자에서 선형 탭을 클릭합니다.
엔티티 지정 |symbol_select_objects|을(를) 클릭하고, 경로를 따라 정렬할 엔티티를 선택한 다음, 선택을 완료하려면 Enter 키를 누릅니다.

선택을 완료하면 대화 상자는 사라집니다.

대화 상자에서 지정된 도면요소 컬렉션을 요소라고 합니다.
경로 지정 |symbol_select_objects|을 클릭하고, 지정된 엔티티를 따라 정렬할 경로를 정의하는 엔티티를 선택합니다.

경로는 선, 폴리선, 호, 원, 타원 또는 스플라인이 될 수 있습니다.
**설정**에서, ``경로 패턴 속성 <../additional/hlpid_edit_assopattern.html#PatternPath>`_``을(를) 지정합니다.
**확인**을 클릭합니다.
