Korzystanie z działań

Działania są skojarzone z elementami i definiują zmiany definicji bloków niestandardowych w przypadku manipulacji odniesieniem bloku niestandardowego na rysunku.

Podczas dodawania działania do definicji bloku niestandardowego należy określić następujące parametry:

• Element, do którego zostanie dodane działanie

  Uwaga: działania można stosować tylko do elementów. Nie można ich stosować do bloków niestandardowych.

• Punkt główny na określonym elemencie

  Punkt główny umożliwia manipulację odniesieniem bloku.

• Zbiór wskazań

  Zbiór wskazań składa się z elementów, które podlegają przeniesieniu lub zmianie w przypadku wystąpienia działania w odniesieniu bloku.

Działania wyświetlają odpowiednią ikonę oraz tę ikonę śruby . Kliknięcie ikony działania powoduje wyświetlenie zestawu wyborów.

Obok elementów, które nie mają skojarzonych działań wyświetlana jest ta ikona . Dwukrotne kliknięcie ikony ostrzeżenia powoduje wyświetlenie działań, które można skojarzyć z elementem.

Do elementu można zastosować wiele działań. Oprogramowanie grupuje wszystkie działania na pasku narzędzi Aktywność.

Zatrzymanie kursora nad ikoną aktywności powoduje podświetlenie następujących elementów:

• Element skojarzony
• Punkt uchwytu elementu, który umożliwia wykonanie działania
• Ramka rozciągania (tylko do działań rozciągania). W przypadku odniesienia bloku przesuwanie punktów uchwytu wpływa tylko na elementy w ramce rozciągania.

Uwaga: Ikona działania nie pojawia się w odniesieniu do bloku.

Przykład:

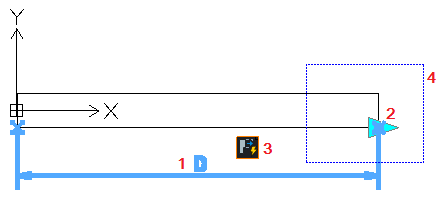

Zatrzymanie kursora nad działaniem rozciągania powoduje podświetlenie następujących elementów:

Element liniowy Punkt uchwytu elementu, który umożliwia wykonanie działania Ikona działania (w tym przykładzie Rozciągnij) Ramka rozciągania

Oprogramowanie grupuje działania zgodnie z elementami, które mogą ich używać.

Działania Edytora bloków i powiązanych elementów:

Działanie	Ikona	Przekształcenie	Dostępne elementy
Przenieś		Stosuje przesunięcie równoległe.	Punktowy, liniowy, biegunowy, XY
Skaluj		Stosuje skalowanie.	Liniowy, biegunowy, XY
Rozciągnij		Rozciąga elementy za pomocą punktów rozciągnięcia z określonego obszaru.	Punktowy, liniowy, biegunowy, XY
Rozciągnięcie biegunowe		Stosuje rozciąganie i obrót	Biegunowy
Obróć		Stosuje obrót.	Obrót
Lustro		Stosuje odbicie lustrzane.	Lustro
Wzór		Tworzy elementy w kierunkach elementów z określonym odsunięciem. W przypadku elementu XY wzór używa kierunków X i Y.	Liniowy, biegunowy, XY
Tabela		Stosuje wartość ustawioną do innych elementów	Tabela
