Dimensionando Linhas de Grade BIM

Grades são elementos auxiliares úteis para a colocação de elementos estruturais, como colunas e paredes, em um projeto BIM.

Grades consistem em uma série de linhas rotuladas.

Use o comando BIMGridDimension para medir a distância entre linhas de grade em um desenho BIM. O comando dimensiona apenas uma sequência de linhas de grade.

Para dimensionar uma sequência de linhas de grade:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Dimensão das Linhas de Grade BIM.

   • No menu, clique em BIM > Dimensão > Dimensão das Linhas de Grade.

   • Digite BIMGridDimension.

2. Na área gráfica, especifique uma linha de grade da sequência para dimensionar.

   À medida que você move o cursor, a linha de dimensão aparece.

3. Clique para especificar onde você deseja posicionar as linhas de dimensão.

Para dimensionar linhas de grade especificando dois pontos:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em BIM > Anotar > Cadeia de Dimensão > Dimensão das Linhas de Grade BIM.

   • No menu, clique em BIM > Dimensão > Dimensão das Linhas de Grade.

   • Digite BIMGridDimension.

2. Especifique a opção 2pontos.

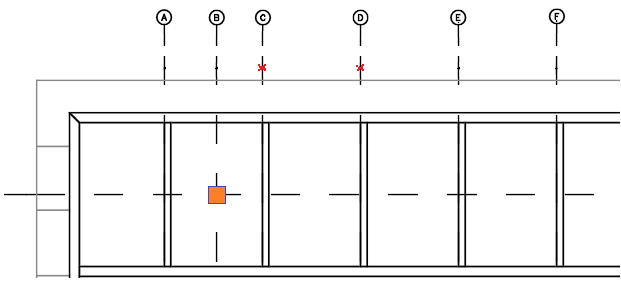

3. Na área gráfica, clique em um ponto em uma linha de grade da sequência a ser dimensionada para especificar a posição da linha de dimensão.

4. Clique em outra linha de grade para especificar o segundo ponto.

   Uma linha de dimensão é criada para toda a sequência de linhas de grade.

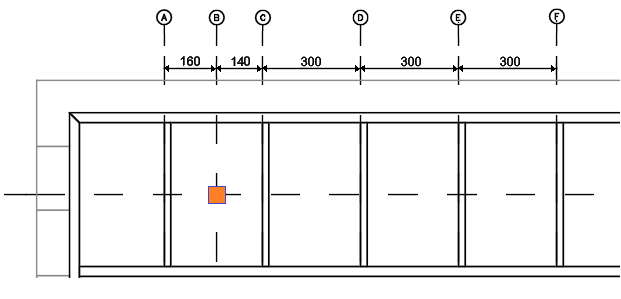

Exemplo:

Acesso

Comando: BIMGridDimension

Menu: BIM > Dimensão > Dimensão das Linhas de Grade

Faixa de opções: BIM > Anotar > Cadeia de Cotas > Cota de Linhas de Grade BIM

Tópicos relacionados

Exibição de propriedades de entidades BIM

Tópico principal

Dimensionar desenhos BIM
