Especificar coordenadas¶
Todos os desenhos são baseados em um sistema de coordenadas cartesianas, no qual são usados três eixos perpendiculares: X, Y e Z. Todos os eixos iniciam no ponto de origem do sistema de coordenadas. O eixo X e o eixo Y definem um plano horizontal. O eixo X e o eixo Z, bem como o eixo Y e o eixo Z, definem planos verticais.
No formato do sistema de coordenadas cartesianas, um ponto é definido por suas distâncias aos planos XY, XZ e YZ. Essas distâncias são chamadas de coordenadas XYZ de um ponto. Quando desenha em 2D, você especifica pontos somente no plano XY. A coordenada Z é omitida. Em CAD, o sistema de coordenadas cartesianas fixo é chamado Sistema de Coordenadas Mundial (WCS). Os novos desenhos são baseados no WCS.
Insira as coordenadas como valores absolutos ou relativos.
Digite as coordenadas como valores relativos ou absolutos. Para especificar as coordenadas do ponto em relação ao ponto anterior (entrada de coordenadas relativas), digite o caractere “@” na frente dos valores das coordenadas.

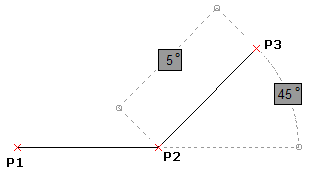

Para especificar as coordenadas do ponto em relação ao segmento anterior (entrada de distância relativa e ângulo relativo), digite o caractere “@” antes dos valores de distância e ângulo.
Coordenadas absolutas
Tipo de coordenada |
Entrada |
Exemplo |
|---|---|---|
Cartesiana (2D / 3D) |
X,Y / X,Y,Z |
3.5,8.2,6.7 |
Polar (2D) |
distância<ângulo |
7.5<45 |
Cilíndrica (3D) |
distância<ângulo,coordenada Z |
7.5<45,12.2 |
Esférica (3D) |
distância<ângulo1<ângulo2 |
7.5<45<33 |
Coordenadas Relativas e Ângulos Relativos
Tipo de coordenada |
Entrada |
Exemplo |
|---|---|---|
Cartesiana (2D / 3D) |
@deltaX,deltaY / @deltaX,deltaY,deltaZ |
@3.5,8.2,6.7 |
Polar (2D) |
@distância_relativa<ângulo |
@7.5<45 |
Cilíndrica (3D) |
@distância_relativa<ângulo,coordenada Z |
@7.5<45,12.2 |
Esférica (3D) |
@distância_relativa<ângulo1<ângulo2 |
@7.5<45<33 |
Para especificar coordenadas cartesianas absolutas:
Digite um comando que exija coordenadas, como, por exemplo Linha.
Especifique as coordenadas X, Y e Z separadas por vírgulas, por exemplo 0,0,0.
Especifique coordenadas subsequentes para completar o comando, por exemplo 3.5,8.2,6.7.
Para colocar um ponto no plano XY (a coordenada Z é zero), omita a coordenada Z. Por exemplo, digite 3.5,8.2.
Para especificar coordenadas cartesianas relativas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0,0.
Para especificar o segundo ponto em relação ao primeiro ponto, digite o caractere “@” na frente dos valores das coordenadas: @3.5,8.2,6.7.
Para especificar coordenadas polares absolutas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0.
Especifique o segundo ponto usando o formato 2D, “distância<ângulo_alfa”, por exemplo 7.5<45.
distância: Especifica a distância a partir da origem
alpha_angle: Especifica o ângulo no plano XY
Para especificar coordenadas polares relativas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0.
Especifique o segundo ponto em relação ao primeiro ponto usando o formato 2D, “@distância<ângulo_alfa”, por exemplo @7.5<45.
Para especificar coordenadas cilíndricas absolutas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0.
Especifique o segundo ponto em relação ao segmento anterior usando o formato 2D, “@distância_relativa TAB @ângulo_relativo”, por exemplo @7.5 TAB @45.
Para especificar coordenadas cilíndricas relativas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0,0.
Especifique o segundo ponto usando o formato 3D, “distância<ângulo_alfa,coordenada_z”, por exemplo 7.5<45,12.2.
distância: Especifica a distância a partir da origem
alpha_angle: Especifica o ângulo no plano XY
z_coordinate: Especifica a altura acima do plano XY
Para especificar coordenadas esféricas absolutas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0,0.
Especifique o segundo ponto em relação ao primeiro ponto usando o formato 3D, “@distância<ângulo_alfa,coordenada_z”, por exemplo @7.5<45,12.2.
Para especificar coordenadas esféricas relativas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0,0.
Especifique o segundo ponto usando o formato 3D, “distância<ângulo_alfa<ângulo_beta”, por exemplo 7.5<45<33.
distância: Especifica a distância a partir da origem
alpha_angle: Especifica o ângulo no plano XY
distância: Especifica a distância a partir da origem ângulo_alfa: Especifica o ângulo no plano XY (os ângulos positivos são medidos no sentido antihorário) ângulo_beta: Especifica o ângulo medido em relação ao plano XY (os ângulos positivos são medidos acima do plano XY)
Para especificar coordenadas cartesianas absolutas:
Digite um comando que exija coordenadas.
Especifique o primeiro ponto, por exemplo 0,0,0.
Especifique o segundo ponto em relação ao primeiro ponto usando o formato 3D, “@distância<ângulo_alfa<ângulo_beta”, por exemplo @7.5<45<33.
Sequência de comandos
Para especificar coordenadas cartesianas absolutas:
: Linha
Especificar ponto inicial» 0,0,0
Especificar próximo ponto» 3.5,8.2,6.7
Por favor, forneça o texto que você deseja traduzir para o português brasileiro.
Para especificar coordenadas cartesianas relativas:
: Linha
Especificar ponto inicial» 0,0,0
Especificar próximo ponto» @3.5,8.2,6.7
Por favor, forneça o texto que você deseja traduzir para o português brasileiro.
Para especificar coordenadas cartesianas relativas:
: Linha
Especificar ponto inicial» 0,0,0
Especifique o próximo ponto» 2,2,0
Especificar próximo ponto» 0,0,0
Por favor, forneça o texto que você deseja traduzir para o português brasileiro.
