Ajustar o espaço entre cotas

Use o comando EspaçoDimensão para ajustar o espaço entre dimensões angulares paralelas lineares ou concêntricas que se sobrepõem ou não são igualmente espaçadas. Você pode espaçar dimensões lineares e angulares paralelas automaticamente ou a uma distância especificada.

O comando aplica espaçamento igual entre as dimensões especificadas.

Você pode alinhar uma série de dimensões lineares ou angulares usando um valor de espaçamento de 0.

Para ajustar o espaçamento entre as dimensões:

1. Siga um destes procedimentos:

   • Na faixa de opções, clique em Anotar > Dimensões > Ajustar espaço.

   • No menu, clique em Dimensão > Ajustar espaço.

   • Digite DimensãoEspaço.

2. Na área de gráficos, especifique a dimensão a ser usada como base.

3. Especifique as dimensões a espaçar e pressione Enter.

4. Siga um destes procedimentos:

   • Especifique a opção Automático e pressione Enter.

     As dimensões especificadas são igualmente espaçadas com base na altura do texto especificada no estilo de dimensão da dimensão base selecionada. A distância é o dobro da altura do texto da dimensão.

   • Digite um valor de espaçamento e pressione Enter.

     As dimensões especificadas são igualmente espaçadas na distância especificada.

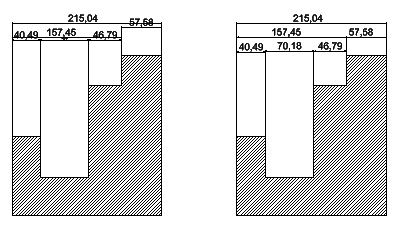

Exemplo:

Acesso

Comando: DimensãoEspaço

Faixa de opções: Anotar > Dimensões > Ajustar espaço

Menu: Dimensão > Ajustar espaço
