Фаски кромок трехмерных твердых тел

С помощью команды ChamferEdges можно создавать скошенные кромки на трехмерных твердых телах. Можно создавать фаски для отдельных кромок или всех кромок указанной грани.

Для создания фаски одной или нескольких кромок указанной грани используйте один из следующих способов:

• Укажите точку внутри выделенной границы грани
• Укажите кромку и прилегающую грань.

Можно указать расстояния фаски от кромки до фаски. Значения по умолчанию — это последние использовавшиеся значения расстояния.

Для создания фаски кромок трехмерных твердых тел:

1. Выберите Твердые тела > Редактирование твердых тел > Фаски кромок (или введите ChamferEdges).
2. Укажите параметр Расстояние, чтобы задать расстояние от кромки до первой и второй фаски.
3. В графической области укажите кромку для создания фаски.
4. При необходимости повторите шаги 2 и 3, чтобы указать дополнительные кромки для фасок.

   Примечание. Кромки должны находиться на одной плоскости одного трехмерного твердого тела.

5. Нажмите Enter.

Для создания фаски всех кромок грани с помощью параметра Грань:

1. Выберите Твердые тела > Редактирование твердых тел > Фаски кромок (или введите ChamferEdges).
2. Укажите параметр Расстояние, чтобы задать расстояние от кромки до первой и второй фаски.
3. Укажите параметр Грань.
4. В графической области укажите грань для фаски.

   Программное обеспечение создает фаски указанных граней.

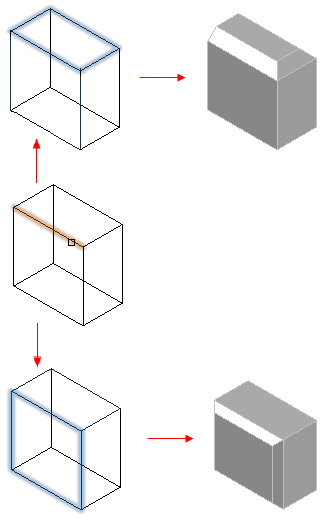

Для создания фаски всех кромок грани с помощью параметра "Петля":

1. Выберите Твердые тела > Редактирование твердых тел > Фаски кромок (или введите ChamferEdges).
2. Укажите параметр Петля.
3. Укажите параметр Расстояние, чтобы задать расстояние от кромки до первой и второй фаски.
4. В графической области укажите кромку грани.

   Будет выделена соседняя грань трехмерного твердого тела.

5. Выполните одно из следующих действий:
   • Выберите Принять, чтобы подтвердить текущий выбор грани и создать фаски.
   • Выберите следующую грань для создания фаски.
6. Выберите параметр Принять, чтобы подтвердить текущий выбор грани, или выберите следующую грань.

   Программное обеспечение создает фаски кромок грани на указанном расстоянии.



Доступ

Команда: ChamferEdges

Меню: Твердые тела > Редактирование твердых тел > Фаски кромок
