Скругление кромок трехмерных твердых тел
С помощью команды FilletEdges можно создавать скругленные кромки на трехмерных твердых телах. Можно применить скругления к указанным кромкам или ко всем кромкам указанных граней и указать радиус скругления.
Чтобы применить скругления к указанным кромкам, используйте один из следующих способов:
- Укажите кромки по одной
- Укажите кромку, касательную к существующей скругленной кромке
Чтобы применить скругления к одной или нескольким кромкам грани, используйте один из следующих способов:
- Укажите точку внутри выделенной границы грани
- Укажите кромку грани, чтобы применить скругления ко всем кромкам. Для любой кромки можно указать одну из смежных граней.
Для скругления кромок трехмерных твердых тел:
- Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
- Укажите Радиус.
- Укажите радиус дуги скругления.
- Укажите кромки трехмерных твердых тел и нажмите Enter.
Программное обеспечение применяет скругление кромок с указанным радиусом.

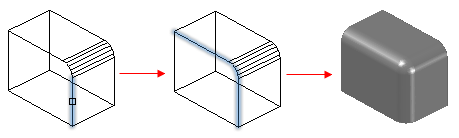

Чтобы применить скругление к нескольким кромкам трехмерного твердого тела с помощью параметра "Цепочка":
- Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
- Укажите Радиус.
- Укажите радиус дуги скругления.
- Укажите параметр Цепочка.
- Укажите на трехмерном твердом теле кромку, касательную к существующему скруглению.
Программа выделяет все кромки, касательные к скруглению.
- Нажмите Enter.
Программное обеспечение применяет скругление выделенных кромок с указанным радиусом.

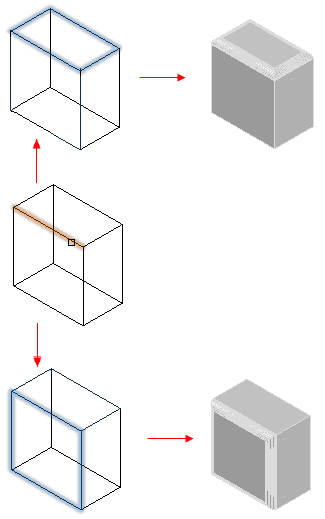

Чтобы применить скругление ко всем кромкам грани с помощью параметра "Петля":
- Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
- Укажите Радиус.
- Укажите радиус дуги скругления.
- Укажите параметр Петля.
- Укажите кромку петли.
Программа выделяет грань, смежную с кромкой.
- Выберите Принять, чтобы подтвердить текущий выбор грани, или выберите следующую грань.
Программное обеспечение применяет скругление кромок грани с указанным радиусом.
Чтобы применить скругление ко всем кромкам грани с помощью параметра Грань:
- Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
- Укажите Радиус.
- Укажите радиус дуги скругления.
- Укажите параметр Грань.
- Укажите грани, для кромок которых требуется применить скругление.
Программное обеспечение применяет скругление ко всем кромкам грани с указанным радиусом.
Доступ
Команда: FilletEdges
Меню: Твердые тела > Редактирование твердых тел > Скругление кромок
