Taramalar ve Gradyan Dolguları için Ek Seçenekleri Belirleme¶
İç noktaları belirleyerek tarama sınırlarını tanımlarken komut, sınırı oluşturan objeleri saptar. Bu durumda, ek seçenekler sınırların otomatik saptanmasını denetlemenize olanak tanır.
Şunları yapabilirsiniz:
İç kapalı sınırları saptama veya yoksayma
Tarama oluşturulurken kullanılan ilk kapalı konturu tutma veya silme
Boşluklarla sınırları olan kaplamalar için bir boşluk toleransı belirtin
Sınır saptama için analiz edilecek obje kümesini belirtin.
İsteğe bağlı olarak, taranmış objeleri daha iyi görüntülemek için Orijin ve Şeffaflık seçeneklerini kullanın.
İç kapalı sınırları saptamak veya yoksaymak için:
Yerleştirme panelinde, Görüntüleme’de, iç kapalı sınırları algılamak için bir kaplama görüntüleme stili belirtin.
Dışarı |dışı_tara| . Yalnızca en dıştaki alanlarda tarama çoğaltmaları oluşturur.
Normal. Creates hatch pattern between alternate areas, starting with the outermost area (default).
Yoksay |taramayı_yoksay| . İç yapıyı yoksayar ve alanın tamamını tarar. Tarama çizgileri metin, blok özellikleri ve 2B katılardan geçer.

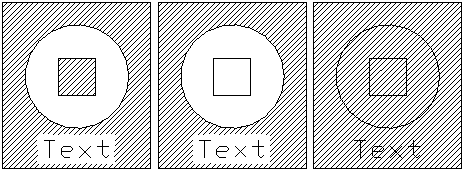

Aşağıdaki şemada İçeri/Dışarı, Dışarı ve Yoksay stilleri gösterilmektedir.
Taramanın varsayılan orijinini ayarlamak için:
Varsayılan bir Başlangıç Noktası ayarı seçin. Yerleştirme panelinde, Başlangıç Noktası’nda varsayılan bir başlangıç noktası ayarı seçin:
Geçerli olanı kullan. Geçerli Hatch komutu ile belirtilen tarama için orijin noktasını kullanır.
Kaynağı kullan. Mevcut taramaların orijinini kullanır.
Tarama oluşturulurken kullanılan sınırı tutmak için:
İsteğe bağlı olarak, bir kaplama oluşturulduğunda normalde silinen ilk kapalı konturu koruyabilirsiniz.
Mod panelinde:
Kapalı alan taramalarında boşluk toleransı belirlemek için:
Seçilen varlıklar arasında boşluklar varsa ve bir sınır tanımı için kullanılıyorsa, komut taramayı oluşturmaz. Kırmızı daireler boşluğa yakın uç noktalarda belirir ve bir mesaj görüntülenir. Ancak, belirli bir boşluk toleransı tanımlayarak, tarama oluşturulurken belirtilen değere eşit veya daha küçük boşlukların göz ardı edilmesini sağlayabilirsiniz. Komut sınırları kapalı olarak kabul eder ve taramayı oluşturur. Eğer boşluk belirtilen tolerans değerinden büyükse, mesaj taramanın oluşturulamayacağını bildirir.
Kırmızı daireleri seçip manipüle edemezsiniz. Eğer artık görüntülenmelerine ihtiyacınız yoksa YenidenYap veya HepsiYenidenYap kullanın.
Ek Seçenekler panelinde:
Boşluklar’da, maksimum boşluk boyutunu belirtin.
Belirtilen değere eşit veya daha küçük boşluklar göz ardı edilir ve tarama oluşturulur.
Sonraki taramalar ve dolgular için hedef Katmanı ayarlamak üzere:
Ek Seçenekler panelinde:
Katman listesinden, sonraki taramalar veya dolgular için kullanılacak Katmanın adını seçin veya sonraki taramaları ya da dolguyu mevcut durumda etkin olan Katmana yerleştirmek için <Etkin> seçeneğini belirleyin.
Ayar yalnızca mevcut teknik resim için geçerli olur ve teknik resme kaydedilir. <Etkin> seçeneği, teknik resme ilişkin şablon dosyası belirli bir Katman adı ayarlamazsa yeni teknik resimler için kullanılan varsayılan seçenektir.
Tarama hattı rengini ayarlamak için:
Ek Seçenekler panelinde:
ÇizgiRengi bölümünde, tarama hatlarının rengini belirtin:
BloğaGöre. Çizgi rengi, ilgili Blokta tutuluyorsa bloğun geçerli çizgi rengi ayarını kullanır.
KatmanaGöre. Geçerli katman çizgisi renk ayarını kullanır.
Renk belirtin. Tarama hattı için standart veya özel bir renk belirtmenize olanak tanır.
Tarama arka planı rengini ayarlamak için:
Ek Seçenekler panelinde:
Arka plan rengi bölümünde tarama arka planının rengini belirtin. Renk belirtin seçeneği, tarama arka planı için standart veya özel bir renk belirtmenize olanak tanır.
Tarama veya dolgu şeffaflık düzeyini belirtmek için:
Ek Seçenekler panelinde:
Şeffaflık alanında, taramanın veya dolgunun şeffaflık düzeyini belirtin:
Geçerli olanı kullan. Yeni objeler için geçerli şeffaflık ayarını kullanır.
KatmanaGöre. Geçerli katman şeffaflık ayarını kullanır.
BloğaGöre. Blokta tarama veya dolgu bulunuyorsa geçerli blokun şeffaflık ayarını kullanır.
Değer belirtin. Metin kutusuna bir değer girerek veya kaydırıcıyı kullanarak belirlediğiniz şeffaflık ayarını kullanır. %0 ile %90 arasında bir değer belirleyin (%0, şeffaflık olmadığı (opak) anlamına gelir).
Erişim
Komut: Dolgu
Menü: Çiz > Tara
Araç Paletleri: Çiz > Dolgu
İlgili Konular
-Hatch (komut penceresi varyantı)
Renk Gradyanı Dolguları Oluşturma
