在圖紙上使用視埠

使用 Viewport 指令可在圖頁上產生與控制多個非重疊檢視，稱為視埠。

使用以下方法建立非矩形視埠：

  • 將封閉的圖元，例如圓、橢圓、不規則曲線、局部範圍或封閉的聚合線，轉換為視埠。

  • 以繪製聚合線的相同方式繪製視埠邊界。

您可以結合不同形狀的視埠，在圖頁中建立各種視埠模型組態。

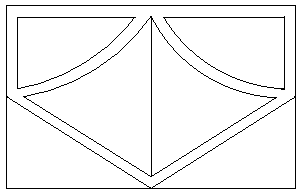

範例：

ex_viewport_01

圖頁上的視埠與模型工作空間中的檢視排列不同，後者是使用 ViewTiles 指令產生的。

您可以產生、擦掉、移動、複製、縮放與伸展圖頁上的視埠。

tip 您無法在**模型**頁籤中使用**Viewport**指令。

要啟動圖頁：

  • 按一下「圖頁」標籤 (如果**模型**標籤為使用中狀態)。

要產生矩形視埠：

  1. 點擊 檢視 > 檢視圖塊 > 單一圖塊 (或鍵入 Viewport)。

  2. 點擊圖形區域以設定第一個和第二個視埠角點。

若要產生兩個、三個或四個矩形視埠：

  1. 點擊 檢視 > 檢視圖塊 (或輸入 Viewport)。

  2. 指定 2、3 或 4 選項，視您要在目前圖頁中加入多少視埠而定。

  3. 指定排列選項 (例如**水平**或**垂直**)。

    2 個視埠： vports_2h vports_2v

    3 個視埠： vports_3above vports_3below vports_3right vports_3left vports_3horizontal vports_3vertical

    4 個視埠： vports_4 vports_4right vports_4left

  4. 在圖面中按一下或是輸入值以設定視埠的角落，或指定**擬合**選項。

若要建立一個填滿圖紙至可列印區域邊緣的視埠：

  1. 輸入 Viewport。

  2. 指定**擬合**選項。

    當可列印區域關閉時，視埠會擬合整個圖頁。

若要將封閉的聚合線、圓、橢圓、封閉的不規則曲線或局部範圍轉換為一個非矩形視埠：

  1. 點擊 檢視 > 檢視圖塊 (或輸入 Viewport)。

  2. 輸入 Viewport。

  3. 在圖形區域中，選取要轉換為視埠的實體。

若要產生有多邊形邊界的非矩形視埠：

**多邊形**選項可讓您繪製能夠定義視埠邊界的不規則形狀。

  1. 點擊 檢視 > 檢視圖塊 (或輸入 Viewport)。

  2. 輸入 Viewport。

  3. 在圖形區域中點擊以設定定義邊界的第一個點。

  4. 定義其餘邊界。執行下列動作之一：

    • 點擊圖形區域以指定額外點。

    • 指定**圓弧**選項。遵照提示產生視埠邊界的線段。產生圓弧線段的選項與 PolyLine 指令的選項類似。

    • 指定**長度**選項。遵照提示產生指定長度的線段，其角度與先前線段相同。此選項在將指定長度的正切直線線段附加到先前的圓弧線段時很有用。

    • 指定**關閉**選項以關閉邊界。

    • 指定**復原**選項以復原在建立視埠邊界時最近的一個線段。

要開啟視埠：

  1. 輸入 Viewport。

  2. 指定**開啟**選項。

  3. 在繪圖區域中，選擇要開啟的視埠。

    模型會顯示在所選的視埠中。

要關閉視埠：

  1. 輸入 Viewport。

  2. 指定**關閉**選項。

  3. 在圖形區域中，選擇要關閉的視埠。

    模型不會顯示在所選的視埠中。

要設定視埠列印選項：

  1. 輸入 Viewport。

  2. 指定**塗彩視圖**選項。

  3. 指定一個 選項：

    • 目前顯示。當視埠顯示在螢幕上時列印視埠。

    • 隱藏。列印已移除隱藏線的視埠。

    • 已計算影像。列印已計算影像的視埠。

    • 線架構。將視埠列印為線架構。

  4. 在繪圖區域中，選擇要套用設定的視埠。

要鎖定和解除鎖定視埠：

當您在模型工作空間的鎖定視埠中工作時，**鎖定**選項可避免縮放係數被變更。

  1. 輸入 Viewport。

  2. 指定**鎖定**選項。

  3. 指定**開啟**以鎖定，或指定**關閉**以解除鎖定。

  4. 在繪圖區域中，選擇要套用設定的視埠。

若要還原使用 Viewport 指令儲存的視埠配置：

  1. 輸入 Viewport。

  2. 指定**恢復**選項。

  3. 執行下列動作之一：

    • 輸入要還原的視埠配置名稱。

    • 指定 ? 選項可列出視埠模型組態。

    • 指定**使用中的模型組態**選項。

若要將某個圖頁視埠中的視圖，與其他視埠中的視圖對正：

  1. 啟用:ref:圖頁 <english_english_html_hlpid_file_layout>`標籤和:ref:`圖頁工作空間 <english_english_html_hlpid_view_pspace>。

  2. 執行下列動作之一：

    • 在功能表上，按一下**檢視 > 並排視窗 > 水平對齊**。

    • 按一下**檢視 > 檢視非重疊顯示 > 水平**或**檢視 > 檢視非重疊顯示 > 垂直** (或輸入 Viewport)。

    • 在指令提示下輸入 Viewport。

  3. 指定**對正**選項。

  4. 指定**水平**或**垂直**對正模式。

  5. 在視埠區域中，指定用於對齊的基準點。

  6. 在另一個視埠區域中，指定步驟 5 的視埠要對正的點。

    步驟 5 的視埠將會水平或垂直對正。

tip 使用 物件鎖點 指定基準點和對齊點以參考現有幾何圖形時。當您移動已對齊另一個 Viewport 的 Viewport 時，請確定 正交模式 已開啟。

存取方式

指令：視埠

功能表：檢視 > 並排檢視
