为 BIM 对象添加标签¶

使用 BIMLabel 命令可为 BIM 工程图中的 BIM 对象添加标签，以便提供详细信息。

软件提供标签库，其中包含每个 BIM 对象类别的一组预定义标签。此外，您还可以定义用于显示 BIM 对象的其他属性的自定义标签。

标签与 BIM 对象保持关联，并在您修改 BIM 模型时自动更新。

该命令让您可：

其他专用工具允许您单个地或一次性全部地为以下 BIM 对象添加标签：

用于创建标签的专用工具在 BIM 功能区选项卡**批注**面板上的弹出窗口中分组。

要为指定的 BIM 对象添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 对象添加标签的 BIM 工程图。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 插入标签。
- 在菜单上，单击 BIM > 标签 > 插入标签。
- 键入 BIMLabel。
键入图块定义的名称，然后按 Enter 键。

注意：该命令使用指定的图块来为所有指定的 BIM 对象添加标签，而不考虑其类型。
在图形区域中，指定要添加标签的 BIM 对象，然后按 Enter 键。

所有指定的 BIM 对象均已添加标签。

要按类别为 BIM 对象添加标签：

隔离要为 BIM 对象添加标签的 BIM 工程图。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 插入标签。
- 在菜单上，单击 BIM > 标签 > 插入标签。
- 键入 BIMLabel。
指定图块定义。
指定**类别**选项。
指定要添加标签的 BIM 对象的类别：
- 键入类别的名称，然后按 Enter 键。

  - 或者 -

  指定 ? 选项以在命令窗口中列出可用类别。
在图形区域中，指定一组 BIM 对象。

仅会向指定类别的 BIM 对象添加标签。

注意：如果您未指定类别，该命令会将同一标签用于选择的所有 BIM 对象。

标注窗口实体

使用窗标签对 .dwg 文件中的窗对象进行编号。

您可以为 BIM 工程图中的所有窗对象或一组指定的窗对象添加标签。选择集可包括各种 BIM 对象。仅会为窗对象添加标签。

要为指定的窗添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 对象添加标签的 BIM 工程图。
可选地，为 Windows 实体指定一个默认标签：
- 在 BIM 标签库**面板中，右键单击**窗口**类别中的标签，然后选择**设置为窗的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为窗添加标签。
- 在菜单上，单击 BIM > 标签 > 为窗添加标签。
- 键入 BIMLabel。
如果未指定默认标签，请指定图块定义。
在图形区域中，指定要添加标签的窗，然后按 Enter 键。

注意：选择集可包含任何 BIM 对象。仅会为窗对象添加标签。

要为 BIM 图形中的所有窗添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 对象添加标签的 BIM 工程图。
可选地，为 Windows 实体指定一个默认标签：
- 在 BIM 标签库**面板中，右键单击**窗口**类别中的标签，然后选择**设置为窗的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为所有窗添加标签。
- 在菜单上，单击 BIM > 标签 > 为所有窗添加标签。
如果未指定默认标签，请指定图块定义。

图形中的所有窗对象都会添加标签。

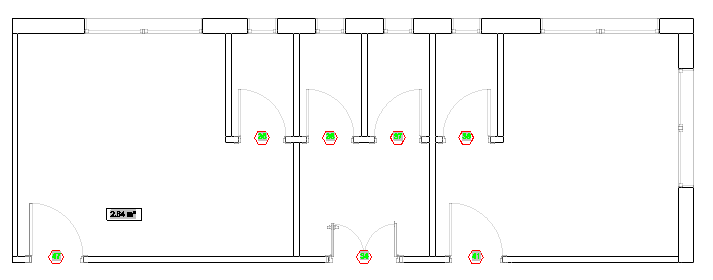

标记门实体

使用门标签对 .dwg 文件中的门对象进行编号。

您可以为 BIM 工程图中的所有门对象或一组指定的门对象添加标签。选择集可包括各种 BIM 对象。仅会为门对象添加标签。

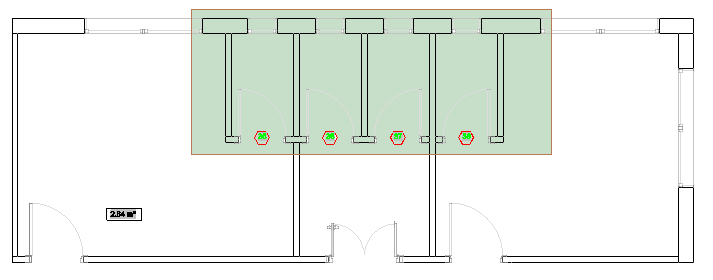

要为指定的门添加标签：

注意：开始之前，确保存在要用作标签的图块。

要为 BIM 图形中的所有门添加标签：

注意：开始之前，确保存在要用作标签的图块。

隔离要为 BIM 对象添加标签的 BIM 工程图。
可选，为门实体指定默认标签：
- 在 BIM 标签库**面板中，右键单击**门**类别中的标签，然后选择**设置为门的默认值。
请执行以下操作之一：
- 在功能区上，单击 BIM > 批注 > 为所有门添加标签。
- 在菜单上，单击 BIM > 标签 > 为所有门添加标签。
- 键入 BIMLabel 并指定**门**类别。
如果未指定默认标签，请指定图块定义。

工程图中的所有门对象都会添加标签。

访问方式

命令：BIMLabel

功能区：BIM > 批注 > 插入标签

相关主题

关于标签

为 BIM 工程图添加注释

父主题

为 BIM 工程图添加注释
