使用通用编辑命令修改复线¶
复线由 2 到 16 个平行线性实体组成，并创建为一个对象。
您可以修改 RichLines:
使用常用的编辑命令，如 Trim、Extend 和 Powertrim
使用复线编辑命令 EditRichLine
使用多线样式
富线编辑选项包括：
添加和删除顶点
编辑边角接合
更改交点样式
拆分和合并
修剪和延伸 RichLines
您可以缩短或延伸复线，以与其他实体的边线交叉。
剪裁复线时，切割边线实体必须与复线的所有线交叉。否则，该命令无效。

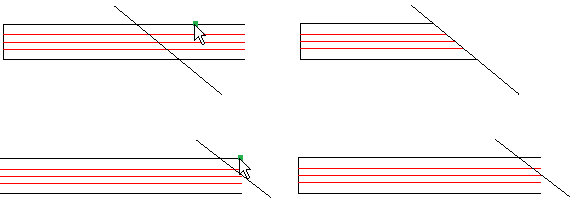

示例：
修剪复合线
指针选择显示在左侧。结果显示在右侧。

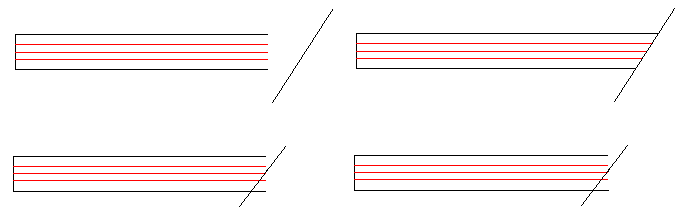

延伸复线时，边界边线不得与复线的线交叉。否则，该命令无效。
示例：
多线修剪多线
您可以使用复线作为切割边线来缩短复线。该命令在用作切割边线的复线的第一条交叉线处剪裁复线。
以下相交选项可用：
闭合
打开
合并
您可以使用 Trim 命令来清理多线的交叉相交处。
示例：
相交的多线
闭合 |
Open |
合并 |
|
|
|
延伸富线到富线
您可以使用 Extend 命令来延伸复线，以与另一条复线交叉。该命令将复线扩展到用作边界边线的复线的第一条交叉线。
以下相交选项可用：
闭合
打开
合并
示例：
将复线延伸到另一条复线作为边界边线
闭合 |
Open |
合并 |
|
|
|
使用 PowerTrim 剪裁和延伸复线
您可以使用 PowerTrim 命令，缩短或延伸复线，以与其他实体的边线交叉。
使用 Powertrim 命令剪裁复线时，轨迹必须与复线的所有线交叉。否则，该命令无效。
当使用复线作为切割边线来剪裁实体时，该命令会在用作切割边线的复线的第一条交叉线处剪裁实体。
当使用复线作为切割边线来剪裁复线时，提供以下交叉选项：
闭合
打开
合并
