锁定角度覆盖

在创建和修改线时，您可以将光标移动限制为由指定的角度覆盖定义的方向。

要指定角度替代，请键入 < 后跟一个角度值。

要绘制一条与另一条线成指定角度的线，请将 CCS 与现有线对齐。

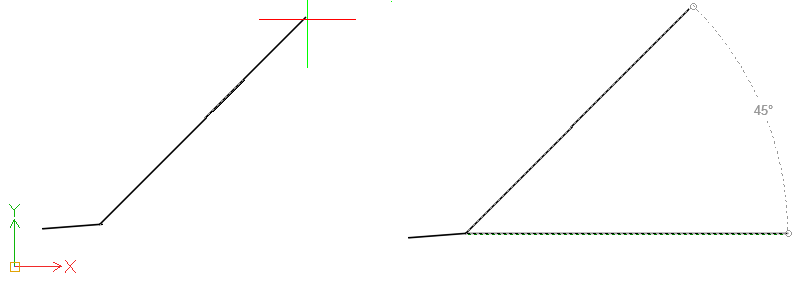

示例：

要指定线段的 45° 覆盖角度，请键入 <45。

要以指定角度绘制一条线：

将 CCS 与现有线对齐，可让您以指定角度绘制相对于另一条线的线。

1. 执行一个需要点输入的命令，例如**线**或**多段线**命令。

2. 指定第一个点。

3. 当系统提示您指定下一点时，指定角度覆盖。例如，输入 < 45。

   注意：指定的覆盖角度仅在指定第二个点时生效。

4. 移动光标以指示方向。

   光标沿指定的角度方向锁定，覆盖捕捉、正交模式和极轴追踪。

5. 单击沿着线的一个点或指定线的长度。



相关主题

使用极轴引导
