对齐一组指定对象

使用 AlignX 命令根据第一个所选对象对齐一组指定对象。

您可以对齐以下实体：

  • 样条曲线、多段线和直线

  • 弧、圆、椭圆和椭圆弧

  • 文字对象（注释和简单注释）

  • 填充、图像和块

  • ^ 页面顶部

对齐一组指定的实体：

  1. 请执行以下操作之一：

    • 在功能区上，单击**主页 > 修改 > AlignX**。

    • 在菜单上，单击**修改 > AlignX**。

    • 键入 AlignX。

  2. 在图形区域中，选择合适的对象并将其选中。

  3. 选择所有其他要对齐的对象，然后按 Enter 键。

  4. 指定对齐选项：

    • 顶部

    • 底部

    • 左

    • 右

    • 垂直中心

    • 水平中心

    • 中心

    这些实体与您选择的第一个实体的指定侧对齐。

  5. 按 Enter。

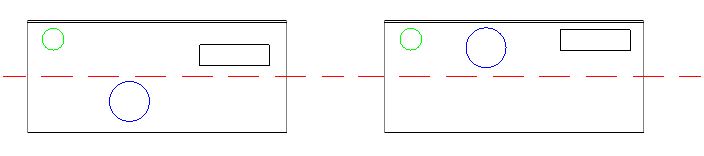

示例：

  • 第一个所选对象：绿色圆

  • 对齐：顶部

ex_align_x_top

  • 第一个选定的实体：蓝色圆圈

  • 对齐：底部

ex_align_x_bottom

  • 第一个所选对象：蓝色圆

  • 对齐：水平中心

ex_align_x_horizontal_center

访问方式

命令： AlignX

菜单：修改 > AlignX

功能区：主页 > 修改 > AlignX
