Reprezentace nástěnných spojů

3D model budovy může obsahovat různé nástěnné spoje.

Ve výkresech BIM, které se generují z modelu BIM, se rozpoznávají a reprezentují následující typy nástěnných spojů:

  • Úkos

    bim_wall_butt

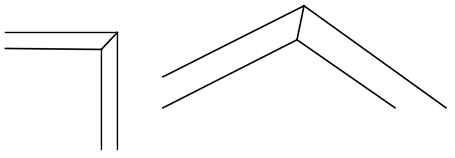

  • Pokos

    bim_wall_mitter

  • Zarovnat na čtverec

    bim_wall_squareoff
