Definice úrovní

Pomocí příkazu BIMLevels je možné definovat úrovně ve vertikálních pohledech, tj. ve zdvizích a řezech.

Úrovně ve výkresech BIM jsou pomocné prvky, které označují výšku podlaží, základů a střech budov.

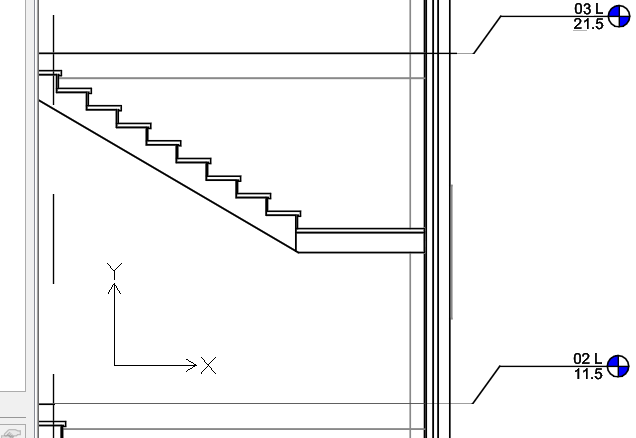

Příklad:

ex_bim_levels

Úrovně sestávají z následujících prvků:

  1. Prostřední úsek

  2. Počáteční úsek

  3. Koncový úsek

  4. Symboly (bubliny)

Úroveň definujete takto:

Poznámka: Úrovně je možné přidávat pouze do zdvihů a vertikálních řezů.

  1. Proveďte jednu z následujících operací:

    • Na pásu karet klikněte na BIM > Popisy > Úrovně.

    • V nabídce klikněte na BIM > Úrovně.

    • Zadejte příkaz BIMLevels.

  2. Určete v grafické ploše bod první úrovně.

  3. Posuňte kurzor vodorovně a určete bod druhé úrovně.

  4. V příkazovém okně zadejte název úrovně a stiskněte Enter.

  5. Opakováním kroků 2 až 4 podle potřeby nastavte další úrovně.

Přizpůsobení úrovní

Pomocí palety Vlastnosti můžete změnit vzhled úrovní.

Zde můžete provádět následující:

  • Skrýt úseky čáry úrovně (například prostřední segment).

  • Zobrazit nebo skrýt symboly úrovně

  • Změnit, tloušťku a typ čáry. Můžete například použít jinou barvu, aby znázorňovala středový segment.

Polohu vodorovných symbolů lze dále upravit pomocí bodů uchopení. V případě překrývajících se symbolů úrovně je možné pomocí bodů uchopení odsadit bubliny.

Postup skrytí nebo zobrazení symbolů úrovně:

Ve výchozím nastavení jsou symboly úrovně zobrazeny na obou koncích čáry úrovně.

  1. V grafické ploše určete úroveň.

  2. Na paletě Vlastnosti v části Viditelnost určete volbou Ano nebo Ne, zda se má požadovaný symbol úrovně zobrazit nebo skrýt:

    • Značka č. 1

    • Značka č. 2

Úrovně můžete přesunout takto:

  1. Vyberte ve zdvihu nebo ve vertikálním řezu úroveň, kterou chcete přesunout.

  2. Klikněte na úroveň a přetáhněte ji na požadované místo.

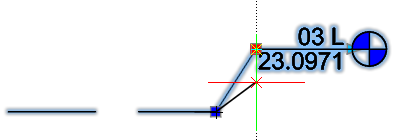

Odsazení čáry úrovně dále od symbolu provedete takto:

  1. Vyberte ve zdvihu nebo ve vertikálním řezu úroveň, kterou chcete upravit.

    Tím úroveň vyberete a zobrazí se body uchopení.

  2. Kliknutím a přetažením bodu uchopení u symbolu úrovně přesuňte symbol na požadované místo.

ex_bim_levels_drag

Přístup

Příkaz: BIMLevels

Nabídka: BIM > Úrovně

Pás karet: BIM > Popis > Úrovně
