Uzamčení přepsání úhlu

Při vytváření a úpravách čar můžete omezit pohyb kurzoru na směr definovaný zadaným přepsáním úhlu.

Pro zadání přepsání úhlu zadejte < následované hodnotou úhlu.

Pro nakreslení čáry pod zadaným úhlem k jiné čáře zarovnejte CCS s existující čarou.

Příklad:

Pro zadání přepsaného úhlu 45° pro úsečku zadejte <45.

K nakreslení čáry pod zadaným úhlem:

tip Zarovnání CCS s existující čárou vám umožní nakreslit čáru pod specifickým úhlem vůči jiné čáře.

  1. Spusťte příkaz, který vyžaduje zadání bodu, jako například Line nebo PolyLine.

  2. Zadejte první bod.

  3. Při výzvě k určení dalšího bodu zadejte přepsání úhlu. Například napište < 45.

    Poznámka: Zadaný úhel přepsání má vliv pouze na určení druhého bodu.

  4. Přesuňte kurzor k označení směru.

    Kurzor je uzamčen podél zadaného úhlu, což přepisuje režim Snap, Ortho a Polar snap.

  5. Klikněte na bod podél čáry nebo zadejte délku čáry.

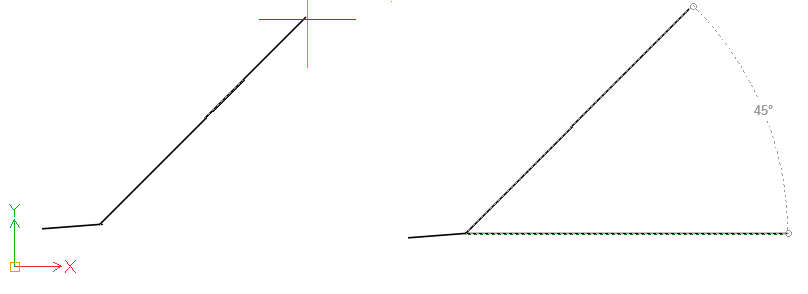

    ex_line_lock_angle
