Měření geometrií¶

Pomocí příkazu MeasureGeometry změřte vzdálenosti, poloměr, úhly a plochy v rámci jednoho příkazu.

Příkaz MeasureGeometry poskytuje možnosti, které provádějí stejné výpočty jako následující příkazy:

tip Pokud má oblast, kterou chcete vypočítat, geometricky významné body, například počáteční nebo koncové body kreslicího objektu, použijte EntitySnaps.

Postup měření geometrií:

Klikněte na Nástroje > Dotaz > Měřit geometrii (nebo zadejte MeasureGeometry).
Určete možnost:
- Vzdálenost. Měří vzdálenost mezi dvěma zadanými body.
- Poloměr. Měří poloměr zadaného oblouku, kružnice nebo obloukového segmentu křivky.
- Úhel. Měří úhel odpovídající zadanému oblouku nebo dvěma zadaným segmentům čáry či křivky. Zobrazené míry závisejí na entitě, kterou určíte v grafické ploše.
- Plocha. Vypočítá plochu a obvod určením entity výkresu nebo určením bodů, které tvoří oblast k měření, stejným způsobem jako příkaz GetArea. Výsledná měření také zobrazují obvod pro uzavřené oblasti, délku pro otevřené obrysy křivky a obvod pro kruhy a elipsy.

  Určete možnost:
  - Určete body. Vypočítá plochu a obvod definované body, které tvoří oblast k měření. Definovaná oblast se dynamicky zvýrazňuje v grafické ploše, když určujete body.
  - Určete entitu. Vypočítá pravidelné geometrické oblasti (například kružnice, elipsy, oblouky nebo obrysy křivek). Pokud určíte entitu, která není uzavřená, vypočítá se plocha stejně, jako kdyby uzavřená byla.
  - Přidat. Zapne režim Přidat a vypočítá celkovou plochu, když určíte částečné oblasti určením bodů nebo pomocí možnosti Zadat entitu. Zobrazí se měření plochy a obvodu.

    Příklad: Přidáním oblastí různých tvarů určíte celkovou plochu.
  - Odečíst Zapne režim Odečíst a odečte zadanou plochu od celkové plochy. Zobrazí se měření plochy a obvodu.

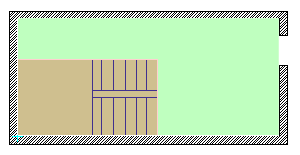

    Příklad: Odečtěte plochu spotřebovanou schody od plochy místnosti.
  Rozdělte tvar na pravidelné tvary a použijte možnosti Přidat a Odečíst k výpočtu plochy během jedné operace.
