Erstellen von Bemaßungen für BIM-Elemente

Maßketten erkennen automatisch geeignete Maßpunkte auf BIM-Elementen.

Verwenden Sie den Befehl BIMMaßkette, um Maßketten für BIM-Elemente zu erstellen. Der Befehl erkennt automatisch die entsprechenden Maßpunkte auf BIM-Elementen.

Optional können Sie Bemaßungen automatisch innerhalb einer Kette gruppieren, um die Abmessungen von Öffnungs- und Wandsegmenten übersichtlich darzustellen.

Der Befehl verwendet den Bemaßungsstandard und die Toleranz, die in der Kategorie BIM-Einstellungen des Dialogfensters Optionen angegeben sind.

So erstellen Sie eine Maßkette:

  1. Verwenden Sie eine der folgenden Möglichkeiten:

    • Klicken Sie im Menüband auf BIM > Beschriften > Maßkette icon_bimdimensionedit_add_point .

    • Klicken Sie im Menü auf BIM > Bemaßung > Maßkette.

    • Geben Sie BIMMaßkette ein.

  2. Geben Sie im Grafikbereich die zu bemaßenden BIM-Elemente an und drücken Sie die Eingabetaste.

  3. Legen Sie die geeignete Ausrichtung fest:

    • Horizontal

    • Vertikal

    • Ausgerichtet

  4. Geben Sie im Grafikbereich die Position der Maßkette an.

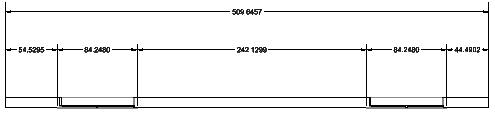

ex_bim_dimchain

So bemaßen Sie Außenwände automatisch:

  1. Verwenden Sie eine der folgenden Möglichkeiten:

    • Klicken Sie im Menüband auf BIM > Beschriften > Punkte entfernen icon_bimdimensionedit_rem_point .

    • Klicken Sie im Menü auf BIM > Bemaßung > Bemaßung bearbeiten > Punkt entfernen.

    • Geben Sie BIMBemaßungBearbeiten ein und geben Sie die Option Außenwände an.

    Die Außenwandmaße erscheinen im Grafikbereich. Maßketten messen die Länge jeder Wand und berücksichtigen vorhandene Unterbrechungen. Durch Bewegen der Maus wird die Position der Maßkette relativ zu den Wänden geändert.

  2. Verwenden Sie eine der folgenden Möglichkeiten:

    • Klicken Sie auf einen Punkt, um die Position der Maßkette anzugeben.

      - oder -

    • Geben Sie die Anzahl der Kettenabstände für die Platzierung der Maßkette an:

      • 1.5Abstände

      • 2Abstände

      • 3Abstände

      • 4Abstände

      • 5Abstände

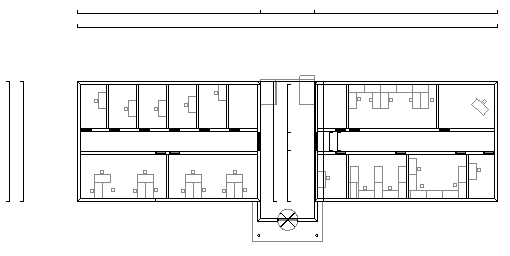

ex_bim_dimchain_exterior

Zugriff

Befehl: BIMMaßkette

Menü: BIM > Bemaßung > Maßkette

Menüband: BIM > Beschriften > Maßkette
