Parallellinien mithilfe von gängigen Bearbeitungsbefehlen modifizieren

Sie können Parallellinienzüge mit 2 bis 16 parallelen Linien zeichnen.

Sie können Parallellinien bearbeiten:

  • Verwendung gängiger Bearbeitungsbefehle wie Trimmen, Dehnen und Intelligentes Trimmen

  • Verwenden des Befehls zur Bearbeitung von Parallellinien PARALLELLINIEBEARBEITEN

  • Verwenden von Parallellinienstilen

Die Optionen zur Bearbeitung von Parallellinien beinhalten:

  • Eckpunkte hinzufügen und löschen

  • Eckenverbindungen bearbeiten

  • Schnittpunktstil ändern

  • Teilen und verbinden

Stutzen und Verlängern von Parallellinien

Sie können Parallellinien kürzen oder dehnen, um sie andere Elemente berühren zu lassen.

Beim Trimmen von Parallellinien muss das Schnittkantenelement alle Linien der Parallellinie schneiden. Andernfalls hat der Befehl keine Auswirkung.

Beispiel:

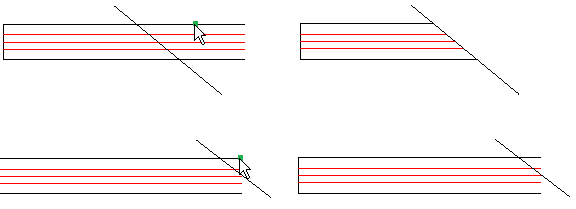

Stutzen einer Parallellinie

ex_trim_richlines_01

Die Auswahl mit dem Cursor ist auf der linken Seite und das Ergebnis auf der rechten Seite dargestellt.

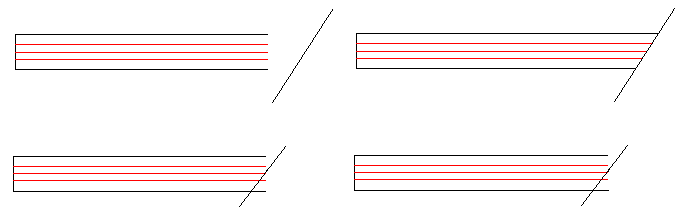

Beim Dehnen von Parallellinien darf die Begrenzungskante die Linien der Parallellinie nicht schneiden. Andernfalls hat der Befehl keine Auswirkung.

Beispiel:

ex_extend_richlines_01

Parallellinien an Parallellinien trimmen

Sie können Parallellinien kürzen, indem Sie eine Parallellinie als Schnittkante verwenden. Der Befehl trimmt die Parallellinie an der ersten Schnittlinie der Parallellinie, die als Schnittkante verwendet wird.

Die folgenden Schnittpunktoptionen stehen zur Verfügung:

  • Geschlossen

  • Öffnen

  • Zusammengeführt

tip Sie können den Befehl Trim verwenden, um Kreuzungspunkte von RichLines zu bereinigen.

Beispiel:

Sich schneidende Parallellinien

ex_richlines_cross

Geschlossen

Öffnen

Zusammengeführt

ex_trim_closed

ex_trim_open

ex_trim_merged

RichLines auf RichLines verlängern

Sie können den Befehl Dehnen verwenden, um Parallellinien so zu dehnen, dass sie eine andere Parallellinie berühren. Der Befehl dehnt die Parallellinie bis zur ersten Schnittlinie der Parallellinie, die als Begrenzungskante verwendet wird.

Die folgenden Schnittpunktoptionen stehen zur Verfügung:

  • Geschlossen

  • Öffnen

  • Zusammengeführt

Beispiel:

Parallellinie zum Dehnen an eine andere Parallellinie als Begrenzungskante

ex_richlines_extend

Geschlossen

Öffnen

Zusammengeführt

ex_trim_closed

ex_trim_open

ex_trim_merged

Zuschneiden und Verlängern von Parallellinien mit PowerTrim

Mit dem Befehl IntelligentesTrimmen können Sie Parallellinien so kürzen oder dehnen, dass sie die Kanten anderer Elemente berühren.

Beim Trimmen von Parallellinien mit dem Befehl IntelligentesTrimmen muss der Pfad alle Linien der Parallellinie schneiden. Andernfalls hat der Befehl keine Auswirkung.

Beim Trimmen von Elementen, die eine Parallellinie als Schnittkante verwenden, trimmt der Befehl Elemente an der ersten Schnittlinie der Parallellinie, die als Schnittkante verwendet wird.

Beim Trimmen von Parallellinien mit Parallellinien als Schnittkanten sind folgende Schnittoptionen verfügbar:

  • Geschlossen

  • Öffnen

  • Zusammengeführt
