Modifica di Multilinee mediante comandi di modifica comuni

Le Multilinee sono costituite da 2 a 16 entità lineari parallele create come un unico oggetto.

È possibile modificare le Multilinee:

  • Utilizzando i comandi di modifica più comuni, come Taglio, Estensione e Taglio avanzato

  • Utilizzando il comando di modifica Multilinea ModificaMultilinea

  • Utilizzo degli Stili di Multilinea

Le opzioni di modifica Multilinea includono:

  • Aggiunta ed eliminazione di vertici

  • Modifica dei giunti d’angolo

  • Modifica dello stile di intersezione

  • Divisione e unione

Ritaglio ed estensione di Multilinee

È possibile accorciare o estendere le Multilinee in modo che incontrino i bordi di altre entità.

Quando si ritagliano le Multilinee, l’entità del bordo di taglio deve intersecare tutte le linee della Multilinea. In caso contrario, il comando non ha alcun effetto.

Esempio:

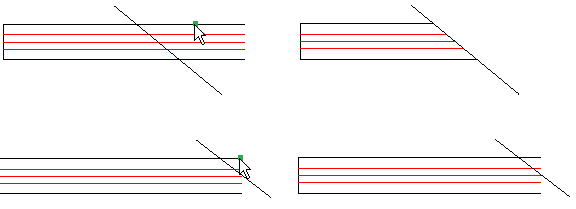

Taglio di una Multilinea

ex_trim_richlines_01

Le selezioni del puntatore vengono visualizzate sulla sinistra. Il risultato sulla destra.

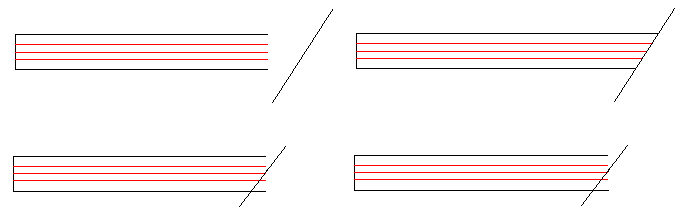

Quando si estendono le Multilinee, il bordo di confine non deve intersecare le linee della Multilinea. In caso contrario, il comando non ha alcun effetto.

Esempio:

ex_extend_richlines_01

Taglio di Multilinee a Multilinee

È possibile tagliare le Multilinee utilizzando una Multilinea come bordo di taglio. Il comando taglia la Multilinea alla prima linea di intersezione della Multilinea utilizzata come bordo di taglio.

Sono disponibili le seguenti opzioni di intersezione:

  • Chiuso

  • Open

  • Uniti

tip Puoi utilizzare il comando Taglia per pulire le intersezioni a croce delle RichLines.

Esempio:

Intersezioni di RichLines

ex_richlines_cross

Chiuso

Open

Unito

ex_trim_closed

ex_trim_open

ex_trim_merged

Estensione di RichLines a RichLines

È possibile utilizzare il comando Estendi per estendere le Multilinee e farle incontrare con un’altra Multilinea. Il comando estende la Multilinea alla prima linea di intersezione della Multilinea utilizzata come bordo di confine.

Sono disponibili le seguenti opzioni di intersezione:

  • Chiuso

  • Open

  • Uniti

Esempio:

Multilinea da estendere a un’altra Multilinea come bordo di confine

ex_richlines_extend

Chiuso

Open

Unito

ex_trim_closed

ex_trim_open

ex_trim_merged

Taglio e estensione di RichLines utilizzando TAGLIOAVANZATO

È possibile accorciare o estendere le Multilinee in modo che incontrino i bordi di altre entità usando il comando Taglio avanzato.

Quando si taglia una Multilinea con il comando Taglio avanzato, la traccia deve intersecare tutte le linee della Multilinea. In caso contrario, il comando non ha alcun effetto.

Quando si tagliano le entità usando una Multilinea come bordo di taglio, il comando ritaglia le entità alla prima linea di intersezione della Multilinea utilizzata come bordo di taglio.

Quando si tagliano le Multilinee utilizzando le Multilinee come bordi di taglio, sono disponibili le seguenti opzioni di intersezione:

  • Chiuso

  • Open

  • Uniti
