溶接ダイアログボックス¶
**溶接**ダイアログボックスを使用して、現在の製図規格に対する溶接記号の既定の設定を指定します。
仕様に適合する溶接、および技術図面における溶接記号の使用に関する要件を設定できます。
プロパティを設定すると、図面領域上の溶接記号はリアルタイムで変化します。
標準
アクティブな標準の名前を表示します。
リビジョン（Revision）
シンボルが準拠する標準の最新リビジョンを表示します。
ダイアログ ボックスには、次のタブがあります。
シンボル（Symbol）タブ
溶接記号に表示する溶接要件を設定できます。
オプション
記号タイプを指定できます。
側面を反転 |
矢印側のシンボルと反対側のシンボルを入れ替えます。 |
記号反転 |
シンボルを反転し、溶接テイルが矢印の左に配置されるようにします。 |
千鳥 |
互いに均等に並ばない、接合部の両側に複数の溶接シーケンスが必要な断続溶接を示します。このオプションは、「シンボルタイプ」が「隅肉」で、「表示」が「両側」に設定されている場合にのみ使用できます。 |
鏡像 |
溶接が千鳥断続溶接であることを示します。この溶接では、フィレットの形状と寸法が両側で等しくなります。このオプションは、両側にJISすみ肉溶接を選択した場合にのみ利用可能です。 |
スペーサー |
溶接にスペーサーシンボルを追加します。このオプションは、次の規格およびシンボルタイプに対して利用できます：
|
|
溶接記号に参照線を追加し、溶接作業の順序を示します。 |
|
現在の参照線を削除します。 |
|
矢印に最も近い次の参照線を選択し、ダイアログボックスにその設定を表示します。 |
|
矢印から最も遠い次の参照線を選択し、その設定をダイアログボックスに表示します。 |
必要条件（Requirements）
溶接パラメータを指定できます。選択した溶接タイプに基づいて、さまざまなフィールドを変更できます。記号に関連するフィールドの位置を編集すると、各パラメータの適切な位置が表示されます。
編集フィールドの上にマウス カーソルを移動すると、そのフィールドに指定する必要がある情報を説明するツールティップが表示されます。
溶接タイプ |
現在のプロセスの溶接タイプを指定します。 |
現場溶接 |
シンボルに現場溶接を追加します。 |
全周 |
シンボルに全周記号を追加します。 |
注記尾部 |
シンボルに参照線のテールを追加します。 |

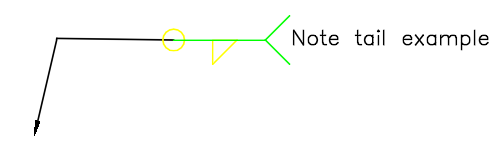

例：
溶接記号上の全周記号および注記尾部記号
クリア
すべてのデータをクリアし、デフォルト値に戻します。
引出線と文字（Leader and Text）タブ
引出線と文字の設定オプションをグループ化します。
引出線
矢じり（Arrowhead） |
溶接記号の既定の引出線矢印の種類を指定します。規格別 を指定すると、現在の製図規格の矢印を使用できます。規格設定 ダイアログボックスで、現在の製図規格に指定された矢印を変更すると、溶接記号の矢印は自動的に更新されます。 |
引出線セグメントを編集（Edit leader segments） |
引出線、引出線セグメント、引出線ノードを追加および削除するためのオプションがグループ化されています。 |
エンティティ アタッチを編集（Edit entity attachment） |
図面内のオブジェクトにシンボルを添付またはデタッチします。 |
文字
文字位置合わせ |
文字揃えを左、中央、または右に設定します。 |
溶接設定ダイアログボックス
**溶接設定**ダイアログボックスを開き、溶接記号の既定の設定を指定できます。
リビジョン（Revision）
シンボルが準拠する標準の最新リビジョンを表示します。
シンボル フィルタ（Symbol filter） |
溶接記号に挿入できる記号を指定できます。
|
リーダー |
|
文字 |
データム形体枠から、記号の既定のテキストの高さと線の色を指定できます。 |
デフォルトに戻す（Restore defaults）
すべての値を設計規格から戻します。
アクセス
コマンド: AM_WeldingSymbol
メニュー: メカニカル注釈 > 記号 > 溶接 > 作成
リボン: 機械注釈 > シンボル > 溶接 > 作成
