断面線を作成する

断面図を使用すると、隠線で表せない内部部品を表示できます。モデルを平面で切断することにより、断面が作成されます。

AM_SectionLine コマンドを使用して、断面線を描画します。断面線は、切断面がモデルを切断する位置を示します。1 つのエンティティ上に複数の断面を作成できます。

次のタイプの断面図で断面線を作成できます:

  • 全断面（Full section）。切断面が断面エンティティの全長を通ります。

  • 整列断面（Aligned section）。2 つの平行でない切断面が、切断される部品を通ります。

  • 半断面（Half section）。切断面が、切断される部品の一部を通ります。

  • オフセット断面（Offset section）。直線上にないエンティティのフィーチャーが断面に含まれます。切断面が、エンティティのフィーチャーを通るように曲げられます。

例

セクション全体

ex_section_line_full

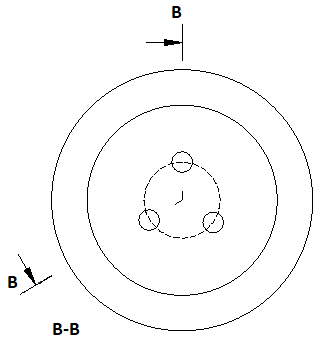

整列断面

ex_section_line_center

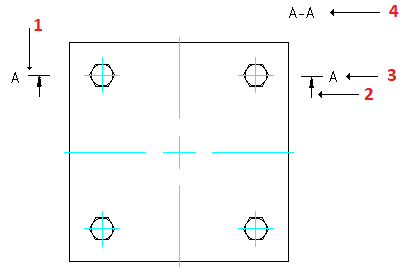

コマンドにより次のエンティティが作成されます:

  1. 断面線

  2. 方向矢印

  3. 断面図識別子

  4. 断面図ラベル

ex_section_line_elem

このコマンドを使用すると、矢印、直線、名前など、断面線のさまざまなエンティティの外観を制御できます。

断面線を作成するには:

  1. 次のいずれかを実行します。

    • リボンで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**を選択します。

    • メニューで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**をクリックします。

    • AM_SectionLine と入力します。

  2. グラフィックス領域で、断面線の始点を指定します。

  3. 断面線の次の点を指定し、Enter キーを押します。

  4. 始点で断面線を参照する文字を指定し、Enter キーを押します。

  5. マウス カーソルを移動して、切断面の側面を指定します。

  6. 断面線ラベルの挿入点を指定します。

整列した断面線を作成するには:

  1. 次のいずれかを実行します。

    • リボンで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**を選択します。

    • メニューで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**をクリックします。

    • AM_SectionLine と入力します。

  2. グラフィックス領域で、断面線の始点を指定します。

  3. 中央（Center）**オプションを指定し、**Enter キーを押します。

  4. グラフィックス領域で、円筒エンティティの中心を指定します。

  5. 角度を定義する 2 つの点を指定します。

  6. 始点で断面線を参照する文字を指定し、Enter キーを押します。

  7. マウス カーソルを移動して、切断面の側面を指定します。

  8. 断面線ラベルの挿入点を指定します。

半断面図の断面線を作成するには:

  1. 次のいずれかを実行します。

    • リボンで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**を選択します。

    • メニューで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**をクリックします。

    • AM_SectionLine と入力します。

  2. グラフィックス領域で、断面線の始点を指定します。

  3. 断面線の次の点を指定します。

  4. 半断面（Half）**オプションを指定し、**Enter キーを押します。

  5. 始点で断面線を参照する文字を指定し、Enter キーを押します。

  6. マウス カーソルを移動して、切断面の側面を指定します。

  7. 断面線ラベルの挿入点を指定します。

断面線とともに表示する要素を指定するには:

  1. 次のいずれかを実行します。

    • リボンで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**を選択します。

    • メニューで、**メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）**をクリックします。

    • AM_SectionLine と入力します。

  2. オプションで、Visibility と入力して、断面線とともに表示するエンティティを指定します。利用可能なオプションは、以下のとおりです。

    • 矢印。断面線の方向矢印を表示または非表示にします。

    • 直線（Line）。断面線セグメントの描画方法を指定します。

      • **平面の間（Betweenplanes）****エンティティ プロパティ設定（Entity Property Settings）**ダイアログ ボックスで指定した線種を使用して断面線セグメントを描きます。

      • **連続（Continuous）**端と同じ線種を使用して断面線セグメントを描きます。

      • なし（None）。断面線セグメントを描きません。

    • 名前（Name）：断面線ラベルを表示または非表示にします。

    • 平面名（Planenames）。断面線の頂点に識別子を表示または非表示にします。

  3. グラフィックス領域で、断面線を引きます。

アクセス

コマンド: AM_SectionLine

メニュー: メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）

リボン: メカニカル コンテンツ（Mechanical Content） > 詳細（Details） > 断面線（Section Line） > 作成（Create）
