Korzystanie z aktywatora szyku

Aktywator typu Szyk pozwala na rozmieszczanie kopii określonych elementów bloku w zadanej odległości, oraz w kierunku ustalonym przez modyfikator bloku parametrycznego. Wzajemne odsunięcie poszczególnych obiektów szyku od siebie zostaje zdefiniowane podczas przypisywania aktywatora do wybranego modyfikatora.

Funkcjonalność szyku parametrycznego może zostać uruchomiona przez zmianę położenia uchwytu powiązanego z aktywatorem szyku umieszczonym w bloku parametrycznym wstawionym do rysunku.

Aktywator typu Szyk może zostać zastosowany do następujących modyfikatorów:

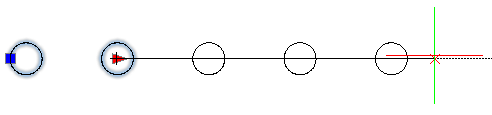

• Liniowy:



• Biegunowy:
• XY:



W celu dodania aktywatora szyku do definicji bloku parametrycznego należy:

1. W edytorze bloków parametrycznych, wpisać w linii poleceń PrzypiszAktywatorBP (CBActivityTool)
2. Wybrać opcję Szyk.
3. Określić w obszarze graficznym jeden z poniższych typów modyfikatora, który ma zostać przypisany do tworzonego aktywatora:
   • Liniowy
   • Biegunowy
   • XY
4. Wskazać obiekty, które mają zostać powiązane z aktywatorem, oraz nacisnąć Enter.
5. Określić wielkość odsunięcia między kolumnami.
6. W przypadku przypisania aktywatora szyku do modyfikatora XY, należy również określić odległość pomiędzy wierszami.

   Przy wybranym modyfikatorze zostaje umieszczona ikona przypisanego aktywatora.
