Korzystanie z aktywatora przenoszenia

Aktywatory funkcji edycyjnej Przenieś pozwalają na przenoszenie wybranego zestawu obiektów bloku, z zastosowaniem określonej odległości oraz podanej wartości kąta.

W celu przypisania aktywatora przenoszenia do definicji bloku parametrycznego, należy przypisać definiowany aktywator do wybranego modyfikatora, oraz powiązać z zestawem zaznaczonych obiektów tworzących blok.

Aktywator przenoszenia może zostać zastosowany do następujących modyfikatorów:

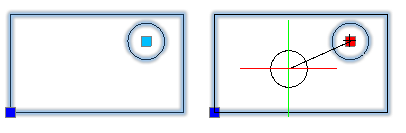

• Punktowy: Przenosi zaznaczone obiekty w dowolnym kierunku.

  Przypisany modyfikator punktowy określa położenie uchwytu obiektowego z funkcją przenoszenia, znajdującego się w bloku umieszczonym w rysunku.

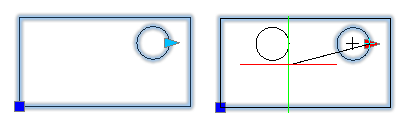

• Liniowy: Przenosi zaznaczone obiekty tylko w kierunku określonym przez modyfikator liniowy.

  Przypisany modyfikator liniowy określa liczbę uchwytów obiektowych z funkcją przenoszenia, a także określa ich położenie w bloku umieszczonym w rysunku.



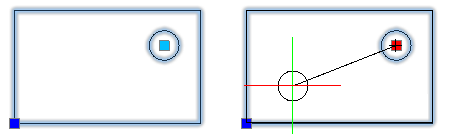

• Biegunowy: Przenosi zaznaczone obiekty w dowolnym kierunku.



• XY: Przenosi zaznaczone obiekty w kierunkach głównych X, Y, albo XY, zdefiniowanych przez modyfikator XY.

  Przypisany modyfikator XY określa liczbę uchwytów obiektowych z funkcją przenoszenia, a także ustala ich położenie w bloku umieszczonym w rysunku.

W celu przypisania aktywatora przenoszenia do definicji bloku parametrycznego należy:

1. W edytorze bloków parametrycznych, wpisać w linii poleceń PrzypiszAktywatorBP (CBActivityTool)
2. Wybrać opcję Przenieś.
3. Określić w obszarze graficznym jeden z poniższych typów modyfikatora, który ma zostać przypisany do tworzonego aktywatora:
   • Punktowy
   • Liniowy
   • Biegunowy
   • XY
4. Określić punkt główny modyfikatora, do którego ma zostać przypisany aktywator przeniesienia.
5. Wskazać obiekty, które mają zostać powiązane z aktywatorem, oraz nacisnąć Enter.

   Przy wybranym modyfikatorze zostaje umieszczona ikona przypisanego aktywatora.
