Korzystanie z aktywatora obrotu

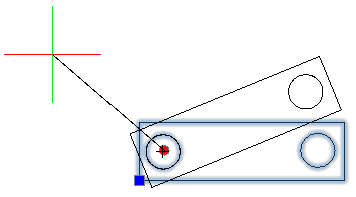

Aktywator funkcji edycyjnej Obrót pozwala na obracanie elementów bloku parametrycznego wchodzących w skład odpowiednio zdefiniowanego zbiorów wskazań, z zastosowaniem punktu bazowego określonego przez aktywator.

Aktywator obrotu może zostać przypisany tylko do modyfikatorów obrotowych.

Uwaga: Podczas definiowania bloku można wybrać dowolny punkt jako punkt bazowy obrotu.

Punkt bazowy aktywatora obrotu

Położenie punktu bazowego sterującego działaniem aktywatora obrotu może zostać dopasowane do lokalizacji punktu głównego modyfikatora obrotu, albo określone niezależnie od niego, lecz w odniesieniu do innych elementów wchodzących w skład bloku parametrycznego.

Tryb działania punktu bazowego aktywatora jest określany przez wybranie jednego z dwóch poniższych ustawień dla właściwości Rodzaj punktu bazowego:

• Zależny: Powoduje zespolenie punktu bazowego aktywatora obrotu z punktem głównym modyfikatora obrotowego. Podczas wykonywania modyfikacji, wszystkie elementy wchodzące w skład powiązanego zbioru wskazań zostają obrócone wokół punktu głównego modyfikatora obrotowego. Zmiana położenia punktu głównego modyfikatora obrotowego powoduje jednocześnie przeniesienie punktu bazowego aktywatora obrotu. Zależny punkt bazowy nie posiada własnego uchwytu obiektowego.
• Niezależny: Umożliwia określenie punktu bazowego aktywatora obrotu względem elementów tworzących blok parametryczny, niezależnie od położenia punktu głównego przypisanego modyfikatora obrotowego. Zmiana położenia niezależnego punktu bazowego aktywatora jest możliwa przez przesunięcie odpowiedniego uchwytu obiektowego przypisanego do takiego punktu bazowego.

Przykład:

Poniższy blok odwzorowuje stół z sześcioma krzesłami. W definicji tego bloku został umieszczony modyfikator obrotowy z przypisanym aktywatorem obrotu. Punkt główny modyfikatora obrotowego został usytuowany w środku stołu.

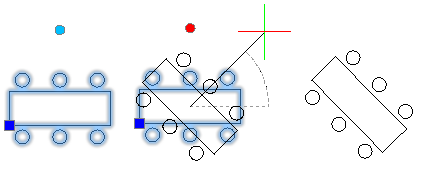

• W przypadku ustawienia punktu bazowego aktywatora na tryb Zależny, działanie aktywatora powoduje obrócenie elementów bloku dookoła środka stołu.

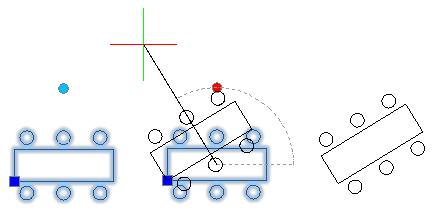

• W przypadku ustawienia punktu bazowego aktywatora na tryb Niezależny, położenie tego punktu zostaje określone w lewym dolnym narożniku stołu. Zmiana lokalizacji punktu bazowego powoduje, że zarówno stół jak i krzesła zostają obrócone dookoła lewego narożnika.



W celu przypisania aktywatora obrotowego do definicji bloku parametrycznego należy:

1. W edytorze bloków parametrycznych, wpisać w linii poleceń PrzypiszAktywatorBP (CBActivityTool)
2. Wybrać opcję Obrót.
3. Wybrać w obszarze graficznym modyfikator obrotowy, który ma zostać przypisany do tworzonego aktywatora.
4. Wskazać obiekty, które mają zostać powiązane z aktywatorem, oraz nacisnąć Enter.

   Przy wybranym modyfikatorze zostaje umieszczona ikona przypisanego aktywatora.
