Definiowanie Poziomów

Użyj polecenia BIMLevels, aby zdefiniować poziomy w widokach pionowych, takich jak elewacje i przekroje.

W rysunkach BIM, poziomy są elementami pomocniczymi, które wskazują wysokość pięter, fundamentów i dachu budynków.

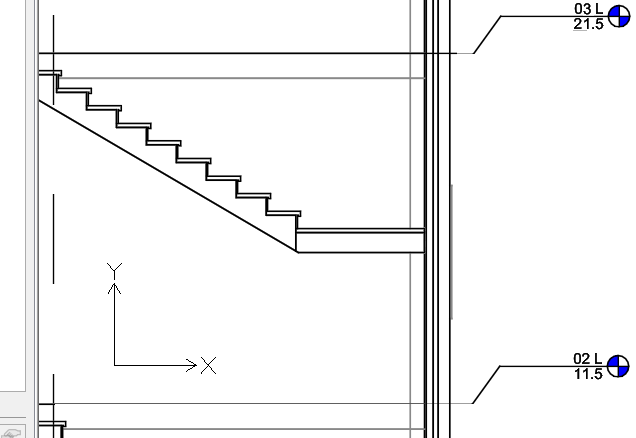

Przykład:

ex_bim_levels

Poziomy składają się z następujących elementów:

  1. Centralny segment

  2. Początek segmentu

  3. Zakończ segment

  4. Symbole (dymki)

Aby zdefiniować poziom:

Uwaga: Można dodawać poziomy tylko na elewacjach i w przekrojach pionowych.

  1. Wykonać jedną z poniższych czynności:

    • Na wstążce, kliknij BIM > Annotate > Levels.

    • W menu, kliknij BIM > Kondygnacje.

    • Wpisz BIMLevels.

  2. W obszarze graficznym określ pierwszy punkt poziomu.

  3. Przesuń kursor poziomo i określ punkt drugiego poziomu.

  4. W oknie poleceń wpisz nazwę poziomu i naciśnij Enter.

  5. Powtórz kroki od 2 do 4 według potrzeb, aby zdefiniować inne poziomy.

Dostosowywanie poziomów

Za pomocą palety Właściwości możesz zmienić wygląd poziomów.

Można wykonać następujące czynności:

  • Ukryj segmenty linii poziomu. Na przykład segment środkowy.

  • Pokaż lub ukryj symbole poziomów

  • Zmieniać kolor, grubość i typ linii. Na przykład można użyć innego koloru do pokazania segmentu centralnego.

Dodatkowo, możesz dostosować położenie symboli poziomów używając punktów uchwytu. W przypadku nakładających się symboli poziomów, punkty uchwytu pozwalają na przesunięcie dymków.

Aby pokazać lub ukryć symbole poziomu:

Domyślnie symbole poziomów pojawiają się na obu końcach linii poziomu.

  1. W obszarze graficznym, określ poziom.

  2. W palecie Właściwości, w sekcji Widoczność, określ Tak lub Nie, aby pokazać lub ukryć żądany symbol poziomu:

    • Symbol nr 1

    • Symbol nr 2

Aby przenieść poziomy:

  1. Na elewacji lub przekroju pionowym, wybierz poziom do przeniesienia.

  2. Kliknij i przeciągnij poziom do nowej pozycji.

Aby odsunąć linię poziomu od jej symbolu:

  1. Na elewacji lub przekroju pionowym określ poziom do modyfikacji.

    Poziom został wybrany i punkty uchwytu zostają wyświetlone.

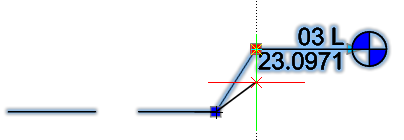

  2. Kliknij i przeciągnij punkt uchwytu w pobliżu symbolu poziomu, aby przenieść symbol do żądanej lokalizacji.

ex_bim_levels_drag

Dostęp

Polecenie: PoziomyBIM

Menu: BIM > Poziomy

Wstążka: BIM > Adnotacja > Poziomy
