Modificar RichLines usando comandos de edição comuns

As RichLines consistem em 2 a 16 entidades lineares paralelas criadas como um objeto.

Você pode modificar as RichLines:

  • Usando comandos comuns de edição, como Aparar, Estender e Powertrim

  • Usando o comando de edição de LinhaAvançada EditarLinhaAvançada

  • Usando EstilosRichLines

As opções de edição de RichLine incluem:

  • Adicionar e excluir vértices

  • Editar juntas de canto

  • Alterar o estilo de interseção

  • Dividir e unir

Aparar e estender RichLines

Você pode encurtar ou estender RichLines para atender às arestas de outras entidades.

Ao aparar RichLines, a entidade de linha de corte deve cruzar todas as linhas da LinhaAvançada. Caso contrário, o comando não terá efeito.

Exemplo:

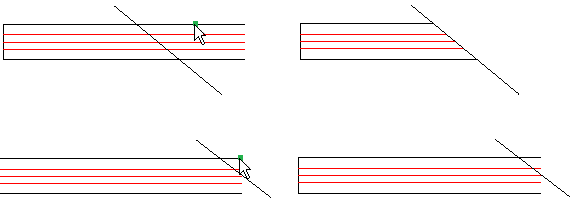

Recortando uma LinhaRich

ex_trim_richlines_01

As seleções do ponteiro são mostradas à esquerda. O resultado está à direita.

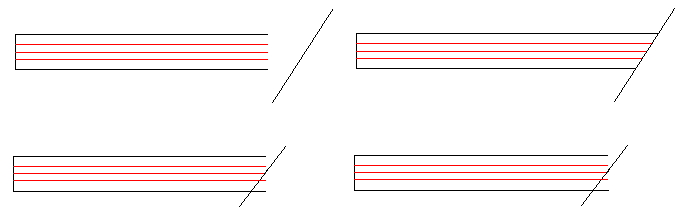

Ao estender RichLines, a aresta de limite não deve cruzar as linhas da RichLine. Caso contrário, o comando não terá efeito.

Exemplo:

ex_extend_richlines_01

Aparar LinhasAvançadas em RichLines

Você pode encurtar RichLines usando uma RichLine como aresta de corte. O comando apara a RichLine na primeira linha de interseção dele usada como aresta de corte.

As seguintes opções de interseção estão disponíveis:

  • Fechado

  • Abrir

  • Mesclado

tip Você pode usar o comando Trim para limpar interseções cruzadas de RichLines.

Exemplo:

Interseção de RichLines

ex_richlines_cross

Fechado

Abrir

Mesclado

ex_trim_closed

ex_trim_open

ex_trim_merged

Extensão de RichLines a RichLines

Você pode usar o comando Estender para estender RichLines para encontrar outra RichLines. O comando estende a RichLine até a primeira linha de interseção da LinhaAvançada usada como aresta de limite.

As seguintes opções de interseção estão disponíveis:

  • Fechado

  • Abrir

  • Mesclado

Exemplo:

LinhaAvançada para estender para outra LinhaAvançada como aresta de limite

ex_richlines_extend

Fechado

Abrir

Mesclado

ex_trim_closed

ex_trim_open

ex_trim_merged

Aparar e estender RichLines usando o PowerTrim

Você pode encurtar ou estender RichLines para atender às arestas de outras entidades usando o comando PowerTrim.

Ao aparar RichLines usando o comando Powertrim, a trilha deve cruzar todas as linhas da RichLine. Caso contrário, o comando não terá efeito.

Ao aparar entidades usando uma LinhaAvançada como aresta de corte, o comando apara entidades na primeira linha de interseção da LinhaAvançada usada como aresta de corte.

Ao aparar RichLines usando RichLines como arestas de corte, as seguintes opções de interseção estão disponíveis:

  • Fechado

  • Abrir

  • Mesclado
