Bloqueando uma Substituição de Ângulo¶
Ao criar e modificar linhas, você pode restringir o movimento do cursor a uma direção definida por uma substituição de ângulo especificada.
Para especificar uma substituição de ângulo, digite < seguido por um valor de ângulo.
Para desenhar uma linha em um ângulo especificado em relação a outra linha, alinhe o CCS com uma linha existente.
Exemplo:

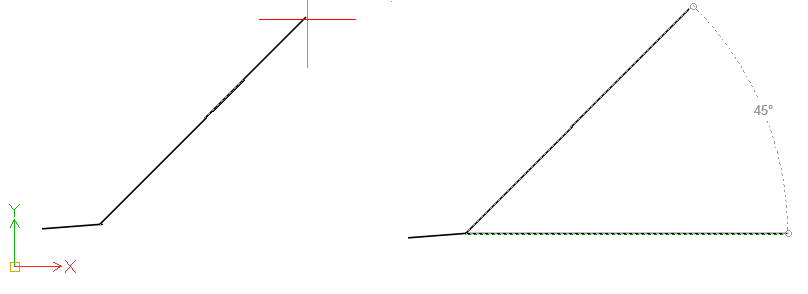

Para especificar um ângulo de substituição de 45° para um segmento de linha, digite <45.
Para desenhar uma linha em um ângulo especificado:
Alinhar o CCS com uma linha existente permite desenhar uma linha em um ângulo especificado em relação a outra linha.
Execute um comando que exija a entrada de pontos, como, por exemplo, o comando Linha ou Polilinha.
Especifique o primeiro ponto.
Ao ser solicitado a especificar o próximo ponto, defina uma substituição de ângulo. Por exemplo, digite < 45.
Nota: O ângulo de substituição especificado tem efeito apenas ao especificar o segundo ponto.
Mova o cursor para indicar a direção.
O cursor está travado na direção do ângulo especificado, substituindo o Snap, o modo Ortho e o Snap polar.
Clique em um ponto ao longo da linha ou especifique o comprimento da linha.
