Alinhamento de um conjunto de entidades especificadas

Use o comando AlinharX para alinhar um conjunto de entidades especificadas de acordo com a primeira selecionada.

Você pode alinhar as seguintes entidades:

• Splines, Polilinhas e Linhas

• Arcos, círculo, elipses e arcos elípticos

• Entidades de texto (Notas e NotasSimples)

• Hachuras, imagens e blocos

• Dimensões

Para alinhar um conjunto de entidades especificadas:

1. Siga um destes procedimentos:

   • Na faixa de opções, selecione Início > Modificar > AlinharX.

   • No menu, clique em Modificar > AlinharX.

   • Digite AlinharX.

2. Na área de gráficos, escolha uma entidade adequada.

3. Selecione todas as outras entidades que serão alinhadas e pressione Enter.

4. Especifique uma opção de alinhamento:

   • Superior

   • Inferior

   • Esquerda

   • Direita

   • Centro vertical

   • Centro horizontal

   • Centro

   As entidades são alinhadas ao lado especificado da primeira entidade selecionada.

5. Pressione Enter.

Exemplos:

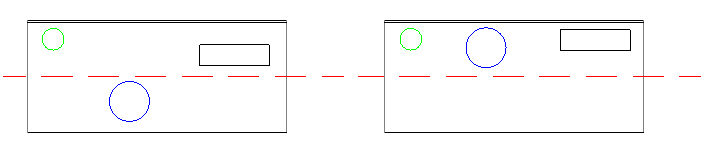

• Primeira entidade selecionada: o círculo verde

• Alinhamento: Superior

• Primeira entidade selecionada: o círculo azul

• Alinhamento: Inferior

• Primeira entidade selecionada: o círculo azul

• Alinhamento: Centro horizontal

Acesso

Comando: AlinharX

Menu: Modificar - AlinharX

Faixa de opções: Início > Modificar > AlinharX
