Criar padrões de entidades¶
Use o comando Padrão para criar cópias de entidades especificadas
como um padrão circular ou
em um padrão linear,
ao longo de um caminho.
De acordo com esses tipos, a caixa de diálogo Padrão exibe três abas (Circular, Linear e Caminho).
As entidades copiadas herdam todas as propriedades das entidades originais, como Layers, CoresLinha, EstilosLinha e PesosLinha.
Padrões Associativos
Você pode criar padrões associativos e não associativos. As entidades dentro de padrões associativos mantêm seus relacionamentos. Os padrões associativos permitem editá-los integralmente em vez de alterar os itens individuais no padrão. Em padrões não associativos, a edição de um item não afeta os outros itens.
Para criar padrões associativos, ative a opção Associativo na seção Configurações na guia Circular ou Linear da caixa de diálogo Padrão.
Para editar padrões associativos, consulte Editar padrões associativos.
Para desfazer a associatividade de padrões, use o comando Explodir.
Padrões 3D
Você pode criar padrões 3D lineares ou circulares associativos e não associativos.
Para padrões lineares 3D, você também pode especificar o número de níveis na direção Z.
Para padrões circulares 3D, você pode especificar o eixo de rotação com dois pontos no espaço.
Padrões circulares
Você pode criar um padrão circular copiando uma entidade especificada ao redor de um ponto central especificado. Você controla o número de cópias. Além disso, você pode girar as cópias conforme foram padronizadas, caso contrário elas manterão o alinhamento das entidades de origem.
O software determina o raio do padrão circular com base na distância entre o ponto do eixo especificado e um ponto base na entidade especificada. Você pode usar um ponto de snap como ponto base ou pode especificar outro ponto.

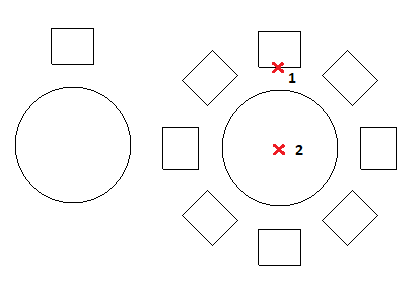

Exemplo:
Um padrão circular com 8 itens, preenchimento de 360°.
Para criar um padrão circular:
Siga um destes procedimentos:
Na fita, clique em Início > Modificar > Padrão.
No menu, clique em Modificar > Padrão.
Digite Padrão.
Na caixa de diálogo, clique na guia Circular.
Em Seleção, clique em Especificar entidades
. Selecione as entidades para gerar o padrão e pressione Enter para concluir a seleção.A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
Associativo. Especifica se o padrão é criado de forma associativa ou não associativa.
Especifique as propriedades do padrão circular.
Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualizar para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e retornar à caixa de diálogo quantas vezes forem necessárias, depois clique em OK para gerar o padrão.
Padrões lineares
Você pode criar várias cópias de entidades em um padrão linear.
Você pode especificar o número de linhas e colunas e a distância entre elas.
Para criar um padrão linear:
Siga um destes procedimentos:
Na fita, clique em Início > Modificar > Padrão.
No menu, clique em Modificar > Padrão.
Digite Padrão.
Na caixa de diálogo, clique na guia Linear.
Clique em Selecionar entidades
, selecione as entidades para gerar o padrão e pressione Enter para concluir a seleção.A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
Associativo. Especifica se o padrão é criado de forma associativa ou não associativa.
Especifique as propriedades do padrão linear.
Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualizar para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e retornar à caixa de diálogo quantas vezes forem necessárias, depois clique em OK para gerar o padrão.
Padrões ao longo de um caminho
Para criar um padrão ao longo de um caminho:
Siga um destes procedimentos:
Na fita, clique em Início > Modificar > Padrão.
No menu, clique em Modificar > Padrão.
Digite Padrão.
Na caixa de diálogo, clique na guia Linear.
Clique em Especificar entidades
, selecione as entidades para alinhar ao longo de um caminho e pressione Enter para concluir a seleção.A caixa de diálogo desaparece quando a seleção é concluída.
Na caixa de diálogo, o conjunto de entidades especificadas é chamado de elementos.
Clique em Especificar caminho
e selecione a entidade que define o caminho para alinhar as entidades especificadas.O caminho pode ser uma Linha, PoliLinha, Arco, Círculo, Elipse ou Ranhura.
Em Configurações, especifique as propriedades do padrão de caminho.
Clique em OK.
Nota: Na caixa de diálogo Padrão, clique em Visualizar para verificar o padrão resultante sem criá-lo. Você pode usar esta opção e retornar à caixa de diálogo quantas vezes forem necessárias, depois clique em OK para gerar o padrão.
Acesso
Comando: Padrão
Menu: Modificar > Padrão
Faixa de opções: Início > Modificar > (Flyout) Padrão
Paletas de ferramentas: Modificar > Padrão
