Скругление кромок трехмерных твердых тел¶
С помощью команды FilletEdges можно создавать скругленные кромки на трехмерных твердых телах. Можно применить скругления к указанным кромкам или ко всем кромкам указанных граней и указать радиус скругления.
Чтобы применить скругления к указанным кромкам, используйте один из следующих способов:
Укажите кромки по одной
Укажите кромку, касательную к существующей скругленной кромке
Чтобы применить скругления к одной или нескольким кромкам грани, используйте один из следующих способов:
Укажите точку внутри выделенной границы грани
Укажите кромку грани, чтобы применить скругления ко всем кромкам. Для любой кромки можно указать одну из смежных граней.
Для скругления кромок трехмерных твердых тел:
Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
Укажите Радиус.
Укажите радиус дуги скругления.
Укажите кромки трехмерных твердых тел и нажмите Enter.
Программное обеспечение применяет скругление кромок с указанным радиусом.

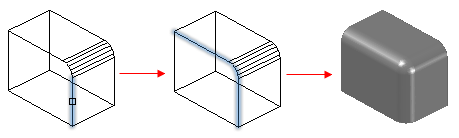

Чтобы применить скругление к нескольким кромкам трехмерного твердого тела с помощью параметра «Цепочка»:
Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
Укажите Радиус.
Укажите радиус дуги скругления.
Укажите параметр Цепочка.
Укажите на трехмерном твердом теле кромку, касательную к существующему скруглению.
Программа выделяет все кромки, касательные к скруглению.
Нажмите Enter.
Программное обеспечение применяет скругление выделенных кромок с указанным радиусом.

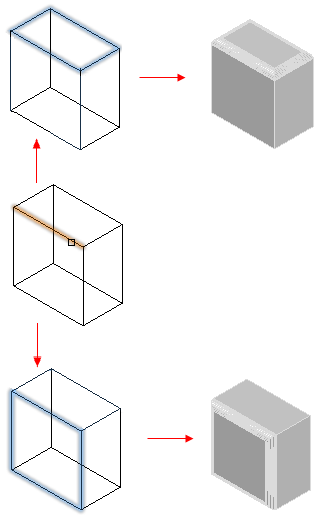

Чтобы применить скругление ко всем кромкам грани с помощью параметра «Петля»:
Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
Укажите Радиус.
Укажите радиус дуги скругления.
Укажите параметр Петля.
Укажите кромку петли.
Программа выделяет грань, смежную с кромкой.
Выберите параметр Принять, чтобы подтвердить текущий выбор грани, или выберите следующую грань.
Программное обеспечение применяет скругление кромок грани с указанным радиусом.
Чтобы применить скругление ко всем кромкам грани с помощью параметра Грань:
Выберите Твердые тела > Редактирование твердых тел > Скругление кромок (или введите FilletEdges).
Укажите Радиус.
Укажите радиус дуги скругления.
Укажите параметр Грань.
Укажите грани, для кромок которых требуется применить скругление.
Программное обеспечение применяет скругление ко всем кромкам грани с указанным радиусом.
Доступ
Команда: FilletEdges
Меню: Твердые тела > Редактирование твердых тел > Скругление кромок
Лента: Главная > Редактирование твердых тел > (Всплывающее меню) Скашивание ребер
