Создание чертежей на основе модели BIM

Используйте команду BIMSection для автоматического создания следующих чертежей на основе модели BIM:

  • Планы

  • Сечения

  • Отметки высот

  • Сведения

Каждый тип чертежа имеет специальное графическое отображение и появляется в отдельной ветви навигатора BIM.

Все типы чертежей определяются с помощью рамки обрезки объема чертежа, которая задается двумя точками, определяющими плоскость сечения чертежа, и третьей точкой, определяющей направление просмотра чертежа и глубину объема. Объекты BIM, которые не находятся в пределах рамки обрезки объема чертежа и не перекрывают ее, исключаются из чертежа.

Примечания:

  • Каждый чертеж, созданный на основе одной и той же модели BIM, хранится в отдельном файле .dwg.

  • Если модель BIM содержит несколько зданий, каждое здание будет иметь набор чертежей. Можно указать здание, используя его имя или его номер индекса.

Планы

Чертеж плана представляет горизонтальный срез, проходящий через модель BIM. Можно создавать планы этажей.

Навигатор BIM группирует планы в ветви Планы категории Чертежи в навигаторе BIM.

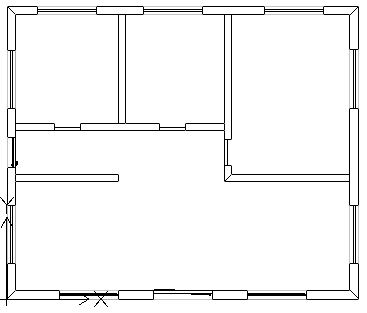

bim_drawing_plan

Сечения

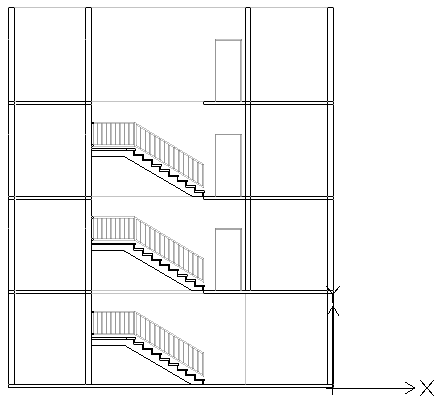

Чертеж сечения представляет вертикальный срез, проходящий через модель BIM.

Навигатор BIM группирует сечения в ветви Сечения.

bim_section

Отметки высот

Чертежи профилей представляют вертикальный вид здания. В отличие от чертежей сечения чертежи профилей не представляют разрез здания. Вместо этого они представляют виды BIM с внешней стороны с разных направлений. Можно создать чертежи профилей с северной, южной, восточной и западной сторон.

Навигатор BIM группирует профили в ветви Профили списка чертежей в категории Чертежи.

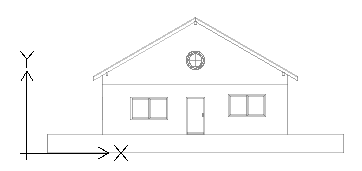

bim_drawing_elevation

Сведения

Местные чертежи представляют собой чертежи большего масштаба, которые обеспечивают подробное представление определенной части чертежа.

Можно создать сведения на основе родительского чертежа BIM, например, сечение BIM, высотную отметку и вид плана. Местный вид отображается как граница с обозначением выноски на родительском чертеже. После нанесения границы сведений на чертеж BIM приложение создает местный чертеж.

Навигатор BIM группирует сведения в ветви Профили списка чертежей в категории Чертежи.

В любое время можно изменить размер границы сведений, чтобы включить определенную часть чертежа BIM с помощью точек захвата на границе сведений. Кроме того, точки захвата позволяют изменять положение выноски.

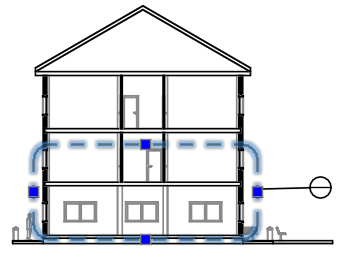

bim_drawing_detail_grips

Примечание. Обновите соответствующий местный чертеж после изменения размера границы сведений.

При удалении границы сведений соответствующий местный чертеж тоже удаляется. Кроме того, при удалении местного чертежа соответствующая граница тоже удаляется.

Работа с рамкой обрезки

Команда BIMSection создает рамку обрезки с указанной шириной и глубиной. Первые две точки определяют положение плоскости сечения и ширину рамки обрезки, а третья точка определяет направление и глубину вида чертежа в направлении просмотра. Программа вычисляет высоту на основе продления геометрии BIM.

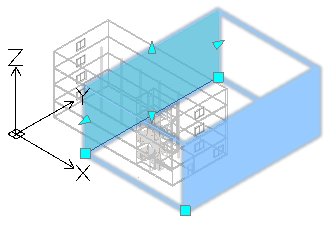

Используя точки захвата на рамке обрезки чертежа, можно в любое время изменить размер рамки обрезки, чтобы включить в нее определенную деталь модели BIM, или изменить положение плоскости сечения.

Примечание. Обновите соответствующий чертеж после изменения размера рамки обрезки или положения плоскости сечения.

bim_section_clipping_box_grips

При удалении рамки обрезки соответствующий чертеж BIM тоже удаляется. Кроме того, при удалении чертежа BIM соответствующая рамка обрезки тоже удаляется.

Отображением рамки обрезки можно управлять.

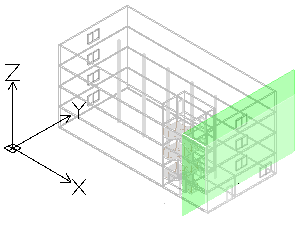

bim_elevation bim_elevation_clipping

Чтобы отобразить рамку обрезки, выполните следующие действия.

  1. В разделе Чертежи навигатора BIM выберите чертеж.

  2. В нижней части палитры выберите Показать рамку обрезки.

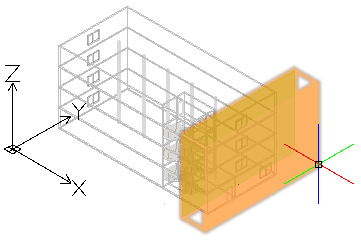

    При наведении курсора на плоскость сечения (зеленая плоскость в модели BIM) отображается вся рамка обрезки.

    bim_elevation bim_elevation_clipping

Управление представлением объектов BIM в чертежах

При создании чертежа на основе модели BIM программа автоматически создает набор определенных слоев, на которых объекты размещаются в соответствии с их расположением в рамке обрезки чертежей относительно плоскости сечения. Имя каждого слоя содержит имя чертежа в качестве префикса имени слоя, что позволяет определять слои чертежа.

Каждый чертеж BIM содержит слой разреза в виде плоского снимка и слой плоского снимка в прямом направлении.

  • Разрез в виде плоского снимка. Содержит представление объектов BIM, которые пересекают плоскость сечения чертежей, в виде плоского снимка.

  • Плоский снимок в прямом направлении. Содержит объекты BIM, которые находятся за пределами плоскости сечения, отображая их в прямом направлении.

Можно использовать Диспетчер слоев, чтобы указать различные представления объектов BIM в зависимости от расположения объекта BIM в рамке обрезки чертежей относительно плоскости сечения. Кроме того, для любого объекта BIM в чертеже палитра Свойства можно изменить штриховку.

Пример.

Разрез в виде плоского снимка

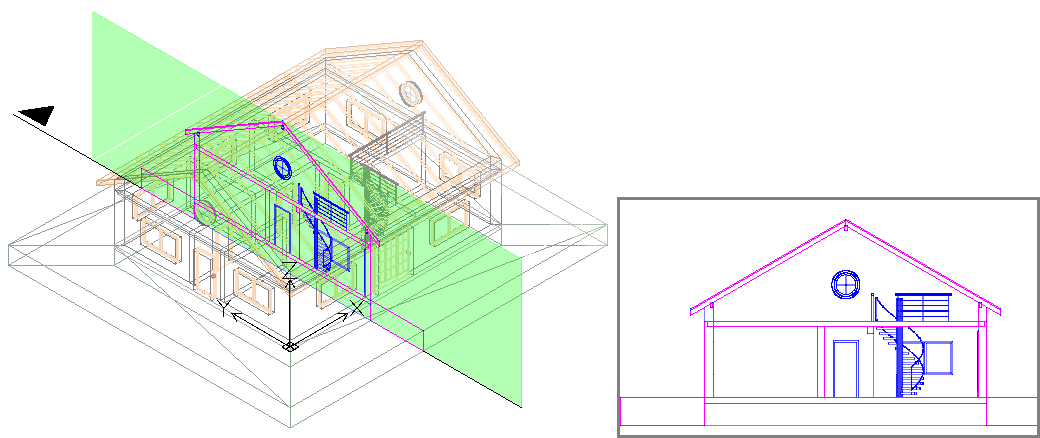

bim_section_cut_forward_04

Плоский снимок в прямом направлении

bim_section_cut_forward_03

bim_section_cut_forward_01

Чтобы создать план на основе модели BIM, выполните следующие действия

  1. В графической области задайте параметры подходящего двухмерного вида. Используйте команду Views.

    Например, отобразите вид плана для этажа.

  2. Выполните одно из следующих действий:

    • В ленте нажмите BIM > Чертеж > План.

    • Введите BIMSection и выберите параметр План.

  3. В окне команд укажите имя плана и нажмите клавишу Enter.

    План появится в ветви Планы навигатора BIM.

    Примечание. При нажатии Изолировано symbol_hidden справа от чертежа в списке чертежей в навигаторе BIM чертеж отображается в графической области. При повторном нажатии кнопки чертеж будет скрыт, а также будет выполнен возврат к трехмерному виду модели.

Чтобы создать сечение на основе модели BIM, выполните следующие действия.

  1. В графической области задайте параметры подходящего трехмерного вида. Используйте команду Views.

  2. Выполните одно из следующих действий:

    • В ленте нажмите BIM > Чертеж > Сечение.

    • Введите BIMSection и выберите параметр Сечение.

    Плоскость сечения будет прикреплена к указателю.

    Примечание. Плоскость сечения перпендикулярна линии сечения.

  3. В графической области переместите область предварительного просмотра плоскости сечения в нужное расположение и нажмите кнопкой мыши, чтобы указать начальную точку линии сечения (P1).

  4. Укажите вторую точку линии сечения (P2).

  5. Укажите точку или значение для глубины рамки обрезки (P3).

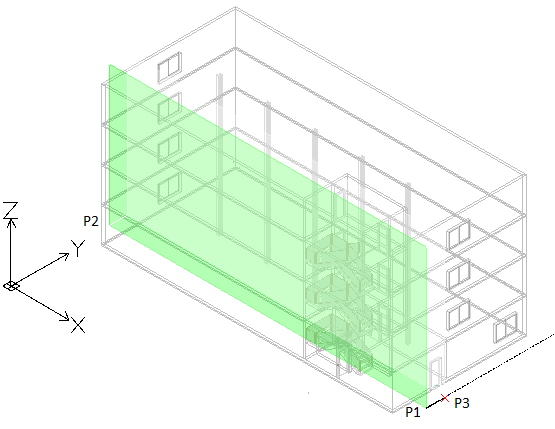

    bim_section_points

  6. В окне команд укажите имя сечения и нажмите клавишу Enter.

    Сечение появится в ветви Сечение навигатора BIM.

    Примечание. При нажатии Изолировано symbol_hidden справа от чертежа в списке чертежей в навигаторе BIM чертеж отображается в графической области. При повторном нажатии кнопки чертеж будет скрыт, а также будет выполнен возврат к трехмерному виду модели.

Чтобы создать профиль на основе модели BIM, выполните следующие действия.

  1. В графической области задайте параметры подходящего трехмерного вида. Используйте команду Views.

  2. Выполните одно из следующих действий:

    • В ленте нажмите BIM > Чертеж > Профиль.

    • Введите BIMSection и выберите параметр Профиль.

    Плоскость сечения будет прикреплена к указателю.

  3. В графической области переместите область предварительного просмотра плоскости сечения в нужное расположение и нажмите кнопкой мыши, чтобы указать начальную точку линии профиля (P1).

  4. Укажите вторую точку линии профиля (P2).

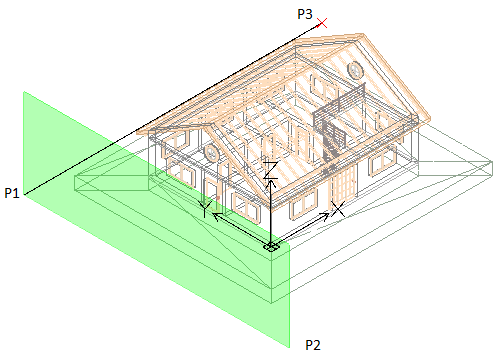

  5. Укажите точку или значение для ширины рамки обрезки (P3).

    bim_elevation_points

  6. В окне команд укажите имя профиля и нажмите клавишу Enter.

    Профиль появится в ветви Профиль навигатора BIM.

Для создания детального вида:

  1. В навигаторе BIM в разделе Чертежи дважды нажмите на чертеж, из которого необходимо создать местный вид.

  2. Выполните одно из следующих действий:

    • В ленте нажмите BIM > Чертеж > Местный.

    • Введите BIMSection и выберите параметр Местный.

  3. В графической области укажите две точки для определения области, которая будет представлена в местном виде.

  4. Нажмите на точку, чтобы задать положение выноски. Нарисуйте выносную линию аналогично полилинии.

  5. Нажмите Enter.

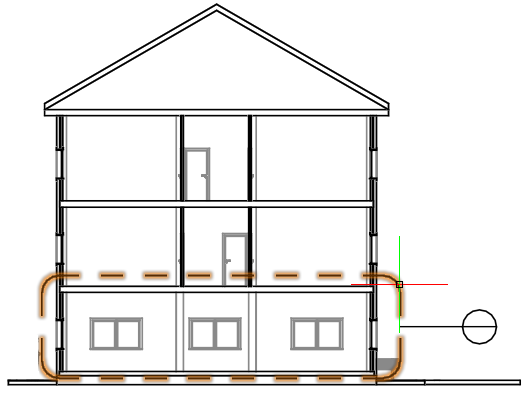

    bim_drawing_detail

  6. Указание масштаба.

  7. В окне команд укажите имя местного вида и нажмите Enter.

  8. Местный вид появится в ветви Сведения навигатора BIM.

Создание чертежа на основе здания:

  1. В графической области задайте параметры подходящего вида. Используйте команду Views.

  2. Выполните одно из следующих действий:

    • На панели BIM > Чертежи ленты выберите подходящий инструмент для создания чертежей.

    • Введите BIMSection и укажите подходящий параметр: План, Сечение или Высотная отметка.

  3. Укажите параметр Здание

  4. Чтобы указать здание для создания чертежей, выполните одно из следующих действий.

    • Укажите параметр Индекс здания и нажмите Enter. Введите номер индекса, соответствующий зданию, для которого необходимо создать чертежи, или укажите параметр ? Для отображения списка существующих зданий.

    • Укажите имя здания и нажмите клавишу Enter.

    В графической области отображается указанное здание.

  5. Выполните шаги, соответствующие выбранному инструменту, для создания чертежа.

    Чертеж появится в навигаторе BIM в соответствующей ветви указанного здания. На чертеже появится имя здания.

Доступ

Команда: BIMSection

Лента: BIM > Чертежи > Сечение
