Разделение чертежа BIM на несколько листов

При работе с крупными проектами BIM сечения, планы или уровни, созданные на основе модели BIM, могут быть слишком большими для размещения на одном листе. Кроме того, чертежи могут быть значительно больше размера листа.

В таких ситуациях возможным решением является разделение чертежа на прямоугольные части и отображение каждой части на отдельном листе в подходящем масштабе. После печати при соединении напечатанных мозаичных видов получится основной чертеж.

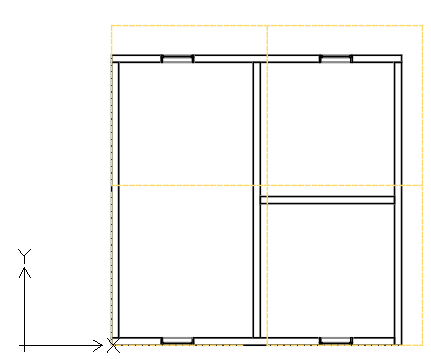

Команда BIMSplitDrawing позволяет разделить указанную область чертежа на несколько равных плиток обрезки.

ex_bim_view_tiles

Плитки обрезки, указанные в основном виде, создают набор так называемых зависимых видов. Зависимые виды предоставляют точные копии соответствующих плиток обрезки из основного вида.

На палитре Навигатор BIM зависимые виды группируются под основным видом.

На палитре Навигатор BIM можно выполнить следующие действия.

  • Отобразить плитку обрезки для каждого зависимого вида. В графической области соответствующая плитка обрезки отображается в виде пунктирной линии.

  • Удалить зависимые виды. Можно удалить все зависимые виды одновременно или по одному.

Базовый рабочий процесс работы с моделями BIM включает указанные ниже этапы.

  1. Подготовьте вид, который необходимо разделить.

    Добавьте всю необходимую информацию. Спланируйте размер области для разделения и размер плиток обрезки. Размер плиток должен определяться на основе формата листа. Например, для печати чертежа на листе формата A3 плитки обрезки должны подходить под формат A3.

  2. Определите область для разделения.

    На основном чертеже укажите два угла по диагонали, чтобы определить прямоугольную область.

  3. Определите плитки обрезки.

    Определите плитки обрезки, соответствующие частям чертежа, которые будут отображаться в зависимом виде. Можно разделить чертеж

    • На основе шаблона (доступного формата листа)

    • На основе определенных прямоугольных областей

  4. Создайте листы для размещения зависимых видов

  5. Поместите каждый зависимый вид на отдельный лист.

Чтобы разделить чертеж BIM на прямоугольные плитки обрезки, выполните следующие действия:

Перед началом работы создайте резервную копию чертежа, который необходимо разделить.

  1. На палитре Навигатор BIM выберите чертеж для разделения.

    Примечание. Невозможно разделить чертеж, который уже разделен. Чтобы изменить плитки обрезки, удалите все зависимые виды и разделите чертеж повторно.

  2. Выполните одно из следующих действий:

    • В ленте нажмите BIM > Чертеж > Разделить чертеж.

    • В меню нажмите BIM > Чертеж > Разделить чертеж.

    • Введите BIMSplitDrawing.

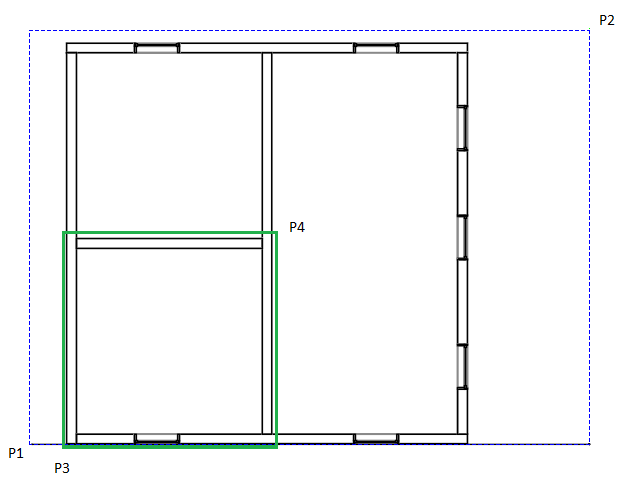

  3. В графической области укажите первый угол области чертежа, которую требуется разделить (P1).

  4. Укажите противоположный угол области чертежа, которую требуется разделить (P2).

  5. Укажите первый угол плитки (P3).

  6. Укажите противоположный угол плитки (P4).

  7. Укажите точку, с которой необходимо начать разделение прямоугольной области чертежа. Например, P3.

  8. При необходимости укажите наложение по горизонтали и вертикали.

ex_bim_split_drawing_01

Доступ

Команда: BIMSplitDrawing

Меню: BIM > Чертеж > Разделить чертеж

Лента: BIM > Чертеж > Разделить чертеж
