CustomBlock 基礎

將圖塊插入至工程圖時，CustomBlock 為可供您定義能快速變更其大小、旋轉和外觀之規則和限制的圖塊。

當您在專案中使用數個類似圖塊時，請使用 CustomBlock。CustomBlock 會減少您的製圖時間及管理的圖塊數目。

例如，您可以定義一個單一 CustomBlock 來代表工程圖中附椅子的長方形桌子。您可以使用 CustomBlock 來代表各種長度的其他桌子，同時維持其大小和椅子的相對位置。您可以修改 CustomBlock 來代表有不同椅子數量的桌子，或其他形狀的桌子。

ex_custblock_rect ex_custblock_table_m

除了幾何圖元外，CustomBlock 定義還包含了一些特殊特徵，例如元素、活動和限制：

  • **元素**定義 CustomBlock 的抓取點和自訂屬性。

  • **活動**指定當您操作抓取點和修改自訂屬性時，CustomBlock 參考會如何移動或變更。

  • **限制**定義 CustomBlock 圖元間的關係。

您可透過在圖塊編輯器中將特徵新增至圖塊定義，即能從任何現有的圖塊中產生 CustomBlock。

CustomBlock 特徵可讓您：

  • 在圖塊中的圖元子集上產生其他抓取點，以便進行移動、伸展、旋轉、縮放、複製排列及鏡射 (元素及活動)

    元素 (例如，點、線性、極性、XY、旋轉及鏡射) 定義圖塊中幾何圖元上的抓取點。您可以將活動套用至每一個元素。在圖塊參考中，活動行為與指令類似。請參閱:ref:新增元素 <english_english_cb_chapter_customblocks_elements>。

  • 定義自訂屬性的預定義集和值

    您可以使用**值表格**，將自訂屬性值清單關聯至 CustomBlock。請參閱:ref:將資料關聯至 CustomBlock <english_english_cb_chapter_customblocks_using_vtables>。

  • 定義特定限制，以維持圖塊圖元之間的關係。請參閱:ref:使用限制 <english_english_constraints_chapter_constraints>。

  • 限制實體尺寸為特定值和增量 (值集)

  • 定義要在圖塊參考中顯示的實體組

    您可以使用**顯示狀態**來指定可以出現在圖塊參考中的 CustomBlock 圖元。請參閱:ref:控制 CustomBlock 圖元的顯示狀態 <english_english_cb_chapter_customblocks_visibility>。

在工程圖中插入 CustomBlock 後，您可以選擇它，然後使用在 CustomBlock 定義中新增的抓取點和自訂屬性來修改 CustomBlock 外觀。例如：

  • 在特定約束下修改塊參考

  • 在 Block 中選擇變體

  • 藉由開啟或關閉特定圖元來變更外觀

  • 插入 CustomBlock 時循環顯示一組基準點

  • 從預先定義的設定和值中指定形狀及大小

注意：使用 ResetBlock 指令可將圖塊參考重設為預設的 CustomBlock 定義值。

簡單圖塊和 CustomBlock 之間的差異

  • 簡單圖塊的參考一律只有圖塊基準點上的一個抓取點。CustomBlock 參考有其他抓取點 (指定於 CustomBlock 定義中)。

  • 簡單圖塊的所有圖塊參考看起來完全相同。而且，變更一個圖塊參考即會變更圖塊定義及所有圖塊參考。CustomBlock 參考有不同的外觀，您可以和 CustomBlock 定義分開修改。變更某一個 CustomBlock 參考並不會更新所有參考。

圖塊編輯器

圖塊編輯器是您可以在其中繪製和修改圖塊幾何圖元的環境。此外，圖塊編輯器還提供可將限制、元素和活動新增至 CustomBlock 定義的工具。

若要開啟圖塊編輯器，請使用 EditBlock 指令。請參閱:ref:使用圖塊編輯器 <english_english_cb_chapter_using_block_editor>。

注意：開啟圖塊編輯器時，只會出現 CustomBlock 幾何。座標系統原點位於圖塊插入點。

新增元素與活動

在工程圖中插入圖塊之後，您可以隨時使用圖塊編輯器，在圖塊定義中新增元素和活動，以便能在稍後控制圖塊外觀。

**活動**指定變更圖塊的方式，而**元素**則指定關聯活動所影響的 CustomBlock 圖元。

在圖塊編輯器中開啟圖塊定義，將適當的元素放置在圖塊參考中您想要修改的每個圖元上，然後套用需要的活動。元素定義可以在圖塊編輯器外部顯示的抓取點和自訂屬性。

在圖塊參考中，每個元素會顯示為與活動關聯的特殊抓取點。元素定義的自訂屬性會出現在**屬性**選單的**自訂**之下。移動抓取點或修改屬性會觸發關聯的活動，這會變更 CustomBlock 參考的外觀。

範例：

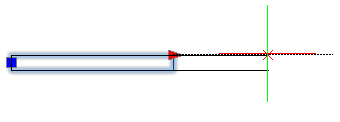

例如，沿著指定要在插入時進行變更的牆壁放置線性元素 (附有一個抓取點)。若要變更牆壁長度，請將伸展活動指定至線性元素。在圖塊參考中，抓取點可讓您延伸牆壁。

ex_cust_block_action_stretch_01 ex_cust_block_action_stretch_02

注意：只有在特定組合中，才可以使用元素和活動。請參閱:ref:關於自訂圖塊元素 <english_english_cb_custom_block_use_elements>。

新增約束

在 CustomBlock 定義中使用限制來指定圖元之間的關係。圖塊編輯器提供您可以在 CustomBlock 定義中加入的幾何限制。請參閱:ref:幾何限制 <english_english_constraints_hlpid_constraints_geometric>。

此外，您還可以使用尺寸標註限制工具來維護 CustomBlock 定義圖元之間的指定距離、長度、直徑、半徑和角度值。

注意：尺寸標註限制不適用於圖塊編輯器介面。

若要在圖塊定義中新增尺寸標註限制：

  1. 在指令提示中鍵入 EditBlock。

  2. 在圖形區域中，指定圖塊。

  3. 在**編輯圖塊**對話方塊中，按一下**確定**。

  4. 在圖塊編輯器中，於指令提示中鍵入 DimensionalConstraint。

  5. 依照指令提示執行。

  6. 在指令提示中鍵入 CBSave 以儲存 CustomBlock。
